Datos técnicos
CompararContinuo / líquidos
| Principio de medición | Diferencial presión |
| Característica / aplicación | Transmisor con metálico membrana para diferencial presión monitorización en líquidos o gases. Intuitivo y clear wizard para puesta en marcha. |
| Specialities | Zero/Span buttons, Testclamp, RFID Etiqueta para fácil identificación |
| Alimentación / comunicación | Ex d, Ex e, no-Ex: 10.5...35V DC Ex i: 10.5...30V DC |
| Precisión | Estándar: hasta 0.065 % Platinum: hasta 0.055 % |
| Largo term estabilidad | 0.1 % de URL/ año 0.2 % de URL/ 5 años 0.25 % de URL/ 10 años |
| Temperatura ambiente | -40°C...+85°C (-40°F...+185°F) |
| Temperatura de proceso | -40°C...+110°C (-40°F...+230°F) |
| Conexión a proceso | NPT1/4-18 |
| Comunicación | 4...20 mA HART |
| Certificados / Aprobaciones | ATEX, FM, IECEx, JPN Ex, INMETRO, NEPSI |
| Seguridad aprobaciones | SIL |
| Diseño aprobaciones | EN10204-3.1, NACE MR0103, NACE MR0175 |
Presión
| Principio de medición | Diferencial presión |
| Characteristic | Transmisor con metálico membrana para diferencial presión monitorización en líquidos o gases. Intuitivo y clear wizard para puesta en marcha. |
| Alimentación tensión | Ex d, Ex e, no-Ex: 10.5...35V DC Ex i: 10.5...30V DC |
| Referencia Precisión | Estándar: hasta 0.065 % Platinum: hasta 0.05 % |
| Largo term estabilidad | 0.1 % de URL/ año 0.2 % de URL/ 5 años 0.25 % de URL/ 10 años |
| Temperatura de proceso | -40°C...+110°C (-40°F...+230°F) |
| Temperatura ambiente | -40°C...+85°C (-40°F...+185°F) |
| Celda de medición | 100 mbar...40 bar (1.45 psi...580 psi) |
| Más pequeño calibratable span | 0.3 mbar (0.0043 psi) |
| Vacío resistencia | 25 mbar (0.0375 psi) |
| Máx.. Turn down | 100:1 |
| Máx.. sobrepresión límite | 375 bar (5625 psi) |
| Conexión a proceso | NPT1/4-18 |
| Material proceso membrana | 316L, AlloyC, Dorado |
| Material junta | PTFE, FKM, EPDM, FFKM |
| Fill fluido | Silicona petróleo, Inert petróleo |
| Material carcasa | Aluminio, 316L |
| Comunicación | 4...20 mA HART |
| Certificados / aprobaciones | ATEX, FM, IECEx, JPN Ex, INMETRO, NEPSI |
| Seguridad aprobaciones | SIL |
| Diseño aprobaciones | EN10204-3.1, NACE MR0103, NACE MR0175 |
| Specialities | Zero/Span buttons, Testclamp, RFID Etiqueta para fácil identificación |

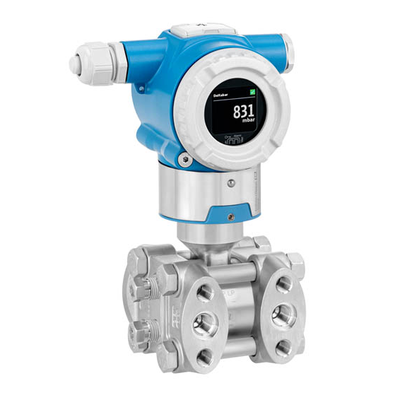

Deltabar PMD50 - transmisor de presión diferencial
Transmisor con diafragma metálico para medir la presión diferencial, el nivel y el caudal de líquidos y gases
Ventajas
Los asistentes de software permiten una puesta en marcha rápida y sencilla
Equipo desarrollado conforme a IEC 61508
Protección contra escritura flexible mediante asistentes de hardware y/o software
Colector premontado (probado a presión y contra fugas) para una instalación más rápida
Ámbito de aplicación
El Deltabar PMD50 es un transmisor de presión diferencial con diafragma metálico para medir líquidos y gases. Está optimizado para aplicaciones estándar y ofrece funciones de manejo intuitivas.
Rango de medición de presión: hasta 40 bar (600 psi)
Temperatura del proceso de hasta 400°C (752°F) cuando se utilizan sellos de diafragma
Precisión: hasta +/-0,055%
Beneficios
Los asistentes de software permiten una puesta en marcha rápida y sencilla
Equipo desarrollado conforme a IEC 61508
Protección contra escritura flexible mediante asistentes de hardware y/o software
Colector premontado (probado a presión y contra fugas) para una instalación más rápida
Selección lean
Producto estándar
Fiable, robusto, bajo mantenimiento
Configurador de productos E+H
Introduzca el código de pedido del producto para configurarlo
Comparación de productos
Introduzca los códigos de pedido de los productos a comparar en los campos siguientes (máximo tres productos)
Documentación técnica
Datos técnicos
Documentos/Manuales/Software
Accesorios/Piezas de repuesto
Fuente:Endress+Hauserinformación pública del sitio web
