Datos técnicos
CompararLíquidos
| Principio de medición | Electromagnético |
| Product headline | std_productprofile_product_usp_8077. std_productprofile_product_de campo_de_aplicación_8078. |
| Sensor features | Flexible instalación concepto – numeroso higiénico proceso conexiones. Energía‐ahorro caudal medición – no presión loss due a cross sección constriction. Mantenimiento‐sin – no moving partes. Liner fabricado de PFA. Sensor carcasa fabricado de inoxidable acero (3-, EHEDG). En contacto materiales CIP, SIP cleanable. |
| Transmisor features | std_productprofile_product_benefits_34707_1508943674. std_productprofile_product_benefits_34705_1508943673. std_productprofile_product_benefits_34706_1508943673. 2-línea pantalla con push buttons. Dispositivo como compacto o remoto versión. HART. |
| Nominal diámetro rango | DN 2...150 1/12"...6" |
| En contacto materiales | Liner: PFA Electrodos: 1.4435 (316L); Aleación C22, 2.4602 (UNS N06022) Proceso Conexiones: inoxidable acero, 1.4404 (F316L); PVDF; PVC Juntas: O-anillo sello (EPDM, FKM, Kalrez), aséptico molded sello (EPDM, FKM, silicona) |
| Medido variables | Volumen caudal |
| Máx.. medición error | Volumen caudal: ±0,5% o.r. ± 2 mm/s (±0,5% o.r. ± 0,08 en/s) |
| Rango de medición | 0.06 dm3/mín. a 600 m3/h (0.015 gal/mín. a 2650 gal/mín.) |
| Máx.. presión de proceso | PN 40, Cl. 150, JIS 20 K |
| Medio temperatura rango | –20 a +150 °C (–4 a +302 °F) |
| temperatura ambiente rango | –40 a +60 °C (–40 a +140 °F) |
| Sensor carcasa material | 1.4301 (304), corrosión resistente |
| Transmisor carcasa material | Polvo-recubierto die-fundido aluminio |
| Grado de protección | IP66/67, tipo 4X envolvente Transmisor remoto versión: IP67, tipo 4X envolvente |
| Pantalla/Operación | 2‐línea pantalla con push buttons Configuración mediante local pantalla y de operación herramientas posible |
| Salidas | 4‐20 mA HART (activo) Pulso/interruptor salida (pasivo) |
| Inputs | Ninguno |
| Digital comunicación | HART |
| Alimentación | DC 11 a 40 V AC 85 a 250 V (45 a 65 Hz) AC 20 a 28 V (45 a 65 Hz) |
| Peligroso zona aprobaciones | FM CSA |
| Product seguridad | CE, C-tick, EAC marcado |
| Metrological aprobaciones y certificados | Calibración realizado en acreditado calibración instalaciones (según ISO/IEC 17025) |
| Presión aprobaciones y certificados | PED |
| Higiénico aprobaciones y certificados | EHEDG, 3-, FDA |

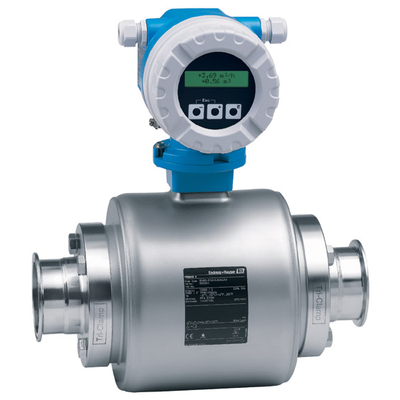

El sensor Promag H se utiliza ampliamente en las industrias más exigentes de alimentación, bebidas y ciencias de la vida. Combinado con el transmisor Promag 10, que satisface aplicaciones básicas y permite la integración directa, Promag 10H proporciona una medición precisa de líquidos en una amplia gama de aplicaciones. Es la solución preferida para que los clientes minimicen los costes.
Ventajas
Instalación flexible: diversas conexiones a proceso higiénicas
Medición de caudal energéticamente eficiente: sección idéntica a la tubería, sin pérdida de presión
Económico: diseñado para un uso sencillo e integración directa
Funcionamiento seguro: el módulo de visualización proporciona información de proceso fácil de leer
Totalmente conforme a las normas del sector: IECE/EN/NAMUR
Sin mantenimiento: sin componentes móviles
Ámbito de aplicación
Principio de medición insensible a la presión, densidad, temperatura y viscosidad
Adecuado para aplicaciones higiénicas exigentes.
Características del equipo
Revestimiento de PFA
Carcasa del sensor de acero inoxidable (3A, EHEDG)
Materiales en contacto con el medio aptos para limpieza CIP y SIP
Pantalla de 2 líneas con pulsadores
Disponible en versión compacta o remota
HART
