1.产品功能介绍
陶瓷传感器是非充油型(干式)测量单元，即过程压力直接作用在Waterpilot FMX21的坚 固陶瓷过程隔离膜片上。压力补偿管将大气压变化传输至陶瓷过程隔离膜片背面，并进行补偿。陶瓷过程隔离膜片的形变会产生与压力呈比例关系的电容变化量，陶瓷载体中 的电极测量此电容变化量。电子部件将电容变化量转换成与压力呈比例关系的信号，信号与介质液位呈线性关系。

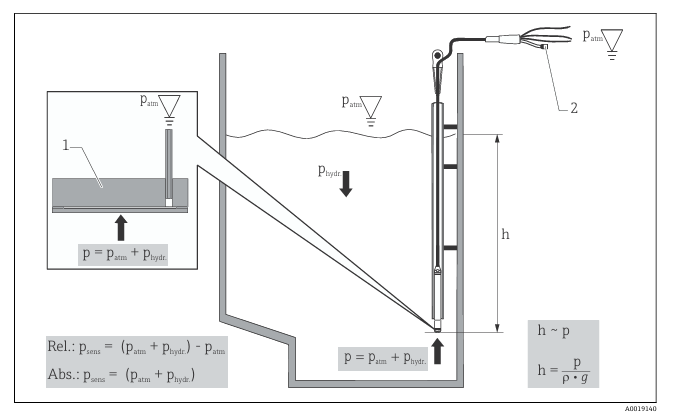

1.陶瓷传感器 2 压力补偿管 h 液位高度 P总压力= 大气压力+ 静压力 ρ介质密度 g 重力加速度
Phydr.静压力 Patm 大气压力 Psens 传感器上的显示压力值
2.连接设备

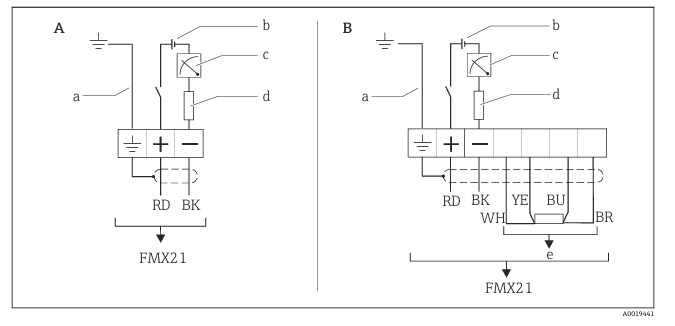

FMX21+PT100接线图
FMX21接线 RD红+，BK黑 -，黄绿为地线
A 仪表 B 仪表 + Pt100（非防爆区）a 不适用外径29 mm (1.14 in)的仪表 b 10.5 … 30 VDC（防爆区）、10.5 … 35 VDC c 4 … 20 mA d电阻（RL）e Pt100
