COM253/223变送器+ DO溶解氧基本调试
1安装
COM253共有3种安装方式,如下:

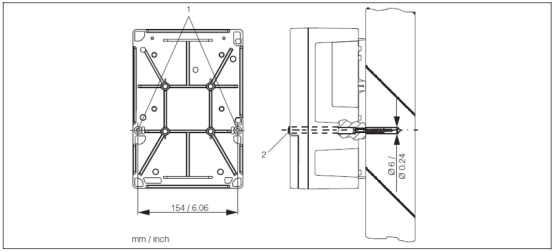

1.1墙式安装
位置1的两个06孔用螺钉固定在墙上。出厂时这两个孔用黑色堵头(位置2 )堵住。

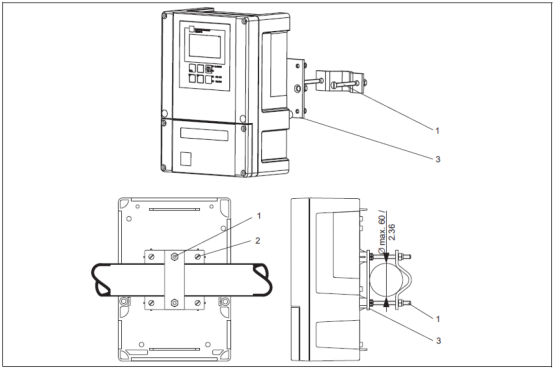

1.2管道安装
可使用竖直或水平管道安装。安装时使用变送器后面的四个M5螺孔(位置2 ) , 管道最大直径为060

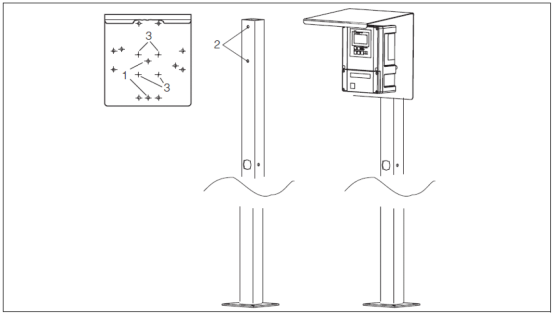

1.3气候防护安装
街作男速弃装需要额外订购安装附件，气候防护罩需作为附件单独订购。声送最如果安装在室外最天环境，建议选用气候防护罩以保护仪表。
2接线

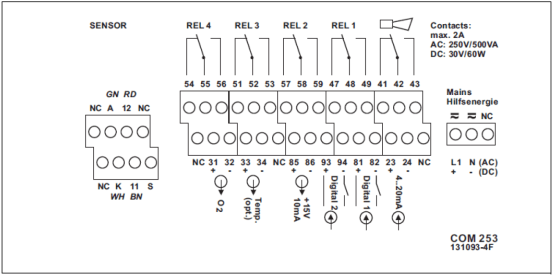

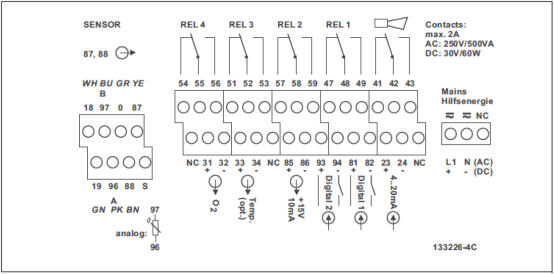

21值COM253.X/DS型委送器(带C0541传感器)测星时,考下图接线:
1)标记"NC"和未标记的端子不接。
2) 220VAC电源接到L1和N端子; 24VDC电源接到+和-端子。
3)第一路电流输出(溶解氧)接到31、32端子,第二路电流输出(温度,可选)接到33、34端子。电流输出为有源输出。
2.2使用COM253-WX/WS型变送器(带COS31、COS61或COS71传感器)测量时,参考下图接线:

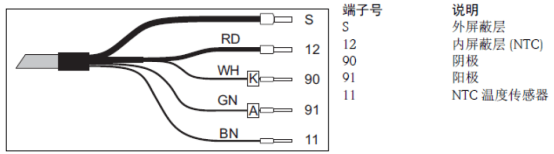

1) COS31 , COS61 , COS71传感器自带电缆,直接通过SXB七针插头与变送器连接。
2)标记"NC" 和未标记的端子不接。
3) 220VAC电源接到L1和N端子; 24VDC电源接到+和-端子。
4)第一路电流输出(溶解氧)接到31、32端子,第二路电流输出(温度,可选)接到33、34端子。电流输出为有源输出。
注:须保证所有的缆塞拧紧、密封。
3按键功能

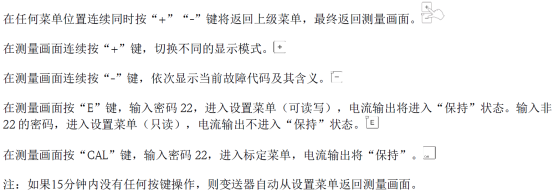

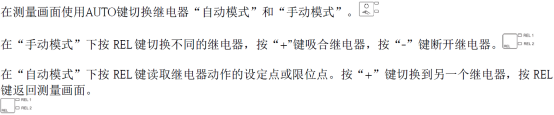

3.1基本按键功能描述
3.2键盘锁定和解锁
3.2键盘锁定和解锁
4.1传感器设置

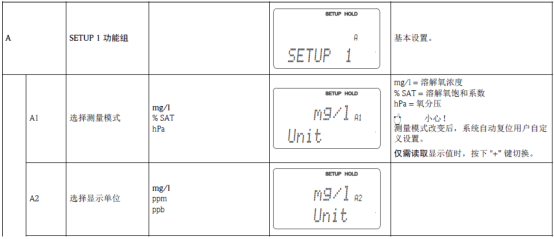

按“E”键，输入密码“22”，在“SETUP1”菜单下的"A1、A2”菜单选择测量模式以及显示单位，如果需要补偿压力、海拔、盐度,请在SETUP1和SETUP2中其他子菜单设置。
4.2量程设置

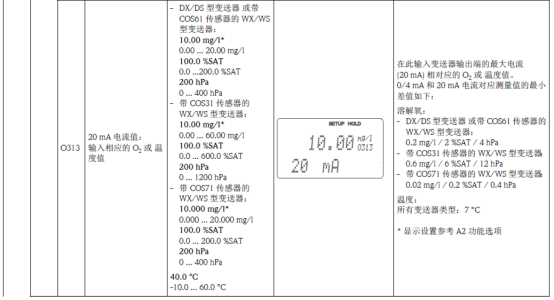

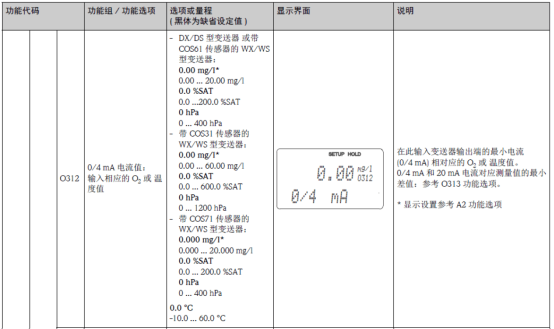

在"Current Output"菜单下,设置4 - 20mA对应程。在01中选择电流输出通道,仪表双通道输出时有OUT1、OUT2选择,单通道输出时直接进入下一项。OUT1作为溶解氧的电流输出; OUT2 作为温度的电流输出。
4.3变送器复位
在"Service"菜单下的"S9" 菜单,选择"Facty"复位变送器。
5标定
按“CAL”键，输入密码“22”。在"Calibration”菜单下完成斜率标定。
1)在"C1”菜单选择"Air” 空气中标定,按“CAL”键。
2)把传感器从介质中取出擦干净。
3)在空气中测量值稳定后自动进入“C111"菜单，开始标定,进入倒计时。标定时间最多600s。入入C112”菜单,菜单际标定通过或报
5) "C113” 菜单选择是否保存标定数据,还是放弃，还是重新标定。当测量超纯水中的痕量溶解氧( ppb级)时,须使用零点标液进行零点标定。
1)把半瓶零点粉加入1升自来水中充分溶解,然后
把极化完全的传感器放入零点标液中。
2)按CAL键,选择零点标定。
备注:
注意传感器的极化时间,有的传感器需要12小时才能完全极化。零点标定时信号一般在1 nA以下,超过3nA则报警,提示零点标定失败!

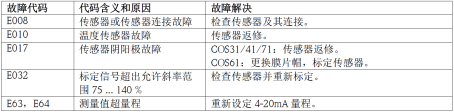

6常见故障代码
7维护传感器

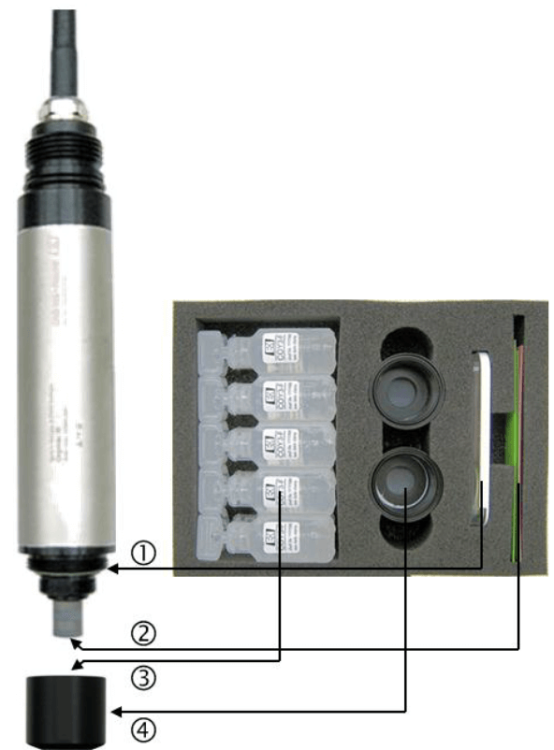

7.1维护COS31/41/51D/71
■密封圈如果损坏需更换。
向砂纸上滴几滴水,打磨传感器前端的金阴极1分钟。
■重新注满新鲜的电解液。使用螺丝刀敲打膜片帽以
去除附着的气泡。
■把新的膜片帽拧到底,防止膜片破裂。
■把传感器放在空气中重新标定,防止太阳直射。

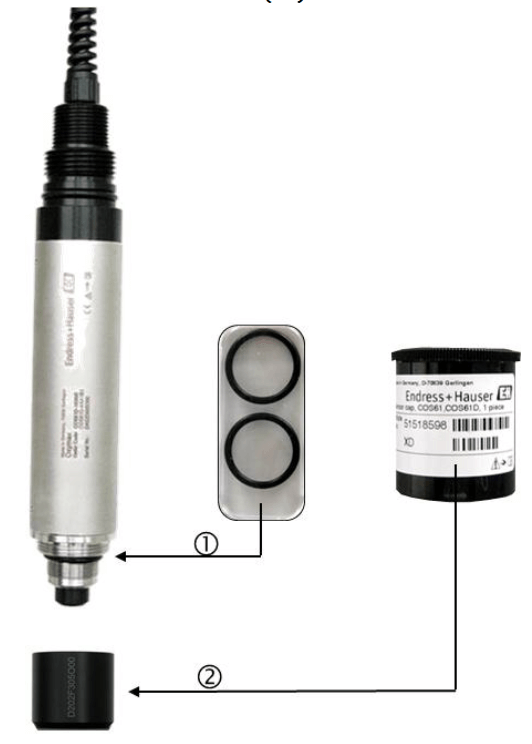

7.2维护COS61(D)
■密封圈如果损坏需更换。
■把新的膜片帽拧到底,防止阳光照射。把传感器放在空气中重新标定,防止太阳直射。
注:如果测量不准,则对传感器进行零点标定。零点标定前把传感器放入零点标液中2-3小时。把半瓶零点粉加入1升水中制造零点标液,其有效期为1天。
