Prosonic 92F接线

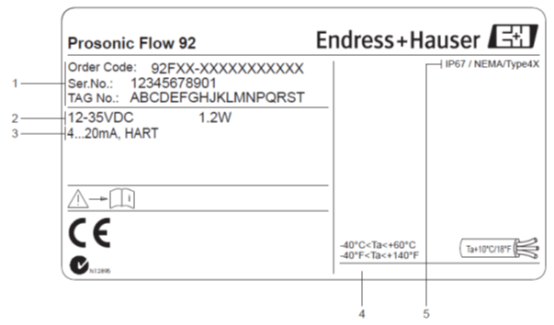

一、检查铭牌



1、订货号/系列号

2、供电电源:12- -35VDC电源功耗:1.2W

3、有效输出:

4、允许环境温度范围

5、防护等级

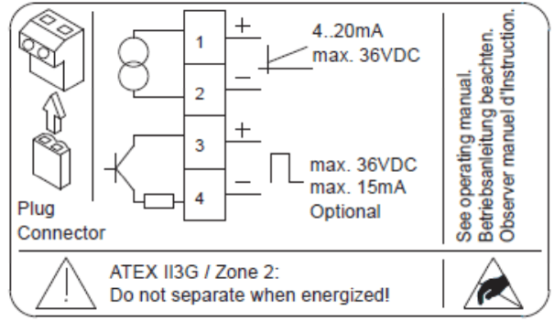

二、接线腔铭牌接线图



端子号1/2: +/-:420mA max.36VDC

端子号3/4: max.36VDC max.15mA可选

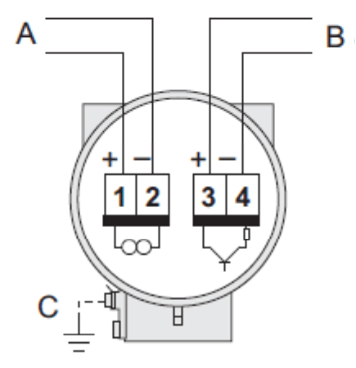

三、电源--测量单元的电气连接



A- HART :电源、电流输出PROFIBUSPA: 1= PA+、2 = PA-

-基金会现场总线(FF):1=FF+、2=FF-

B频率输出(可选) (不适用于PROFIBUS PA和基金会现场总线FF型仪表)也可用怍脉冲/状态输出

C接地端(仅适用于分体式仪表)


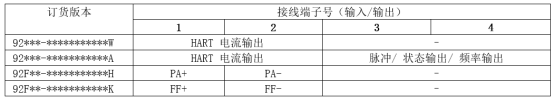

四、Prosonic Flow 92F的接线端子分配



五、分体式仪表的电气连接

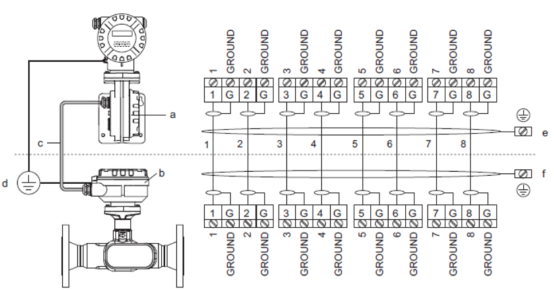

分体式仪表的电气连接示意图

a接线腔盖(变送器)

b接线腔盖(传感器)

c连接电缆(信号电缆)

d传感器和变送器的等电势平衡端

e将屏蔽层连接至变送器外壳上的接地端,连接线尽可能短

f将屏蔽层连接至接线腔盖上的接地端
