Promag 53电磁流量计接线

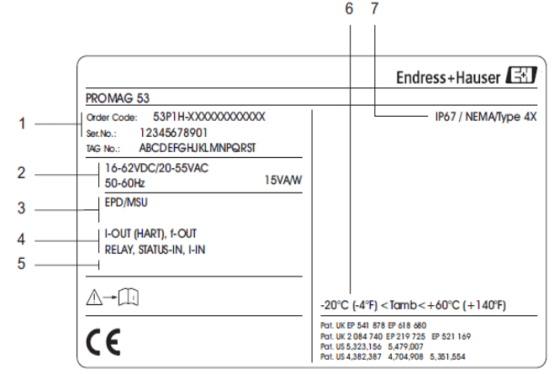

一、检查铭牌



1、                      订货号/系列号

2、                      电源物东电源功耗(注意电耐220VAC .还是24VDC)

3、附加信息:EPD/MSU:用空管检测电极ECC:使用电极清洗

4、输入/输出:-OUT(HART) :电流输出( HART )f-OUT :频率输出STATUSIN :状态输入

5、预留有关特殊的产品信息

6、环境温度”

7、防护等级

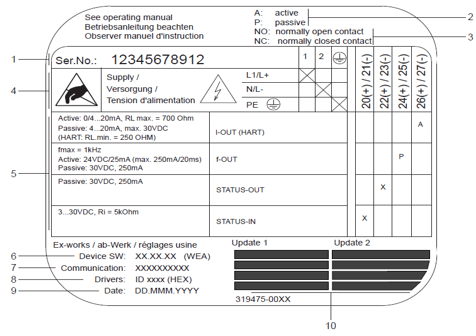

1.系列号

2.电流输出的可能的组态A : active有源P :passive无源

3.继电器可能的组态: NO :常开继电器NC :常闭继电器

4.端子分配端子号1 : AC交流L1 , DC直流L+端子号2 : AC交流N , DC直流L-

5.端子号( 20-27 )的可能的组态

6.当前安装设备的软件版本

7.安装通讯的类型:如HART、PROFIBUS PA等

8.电流通讯软件的信息(设备版本和设备描述)

9.安装日期

10.6到9点的更新的日期

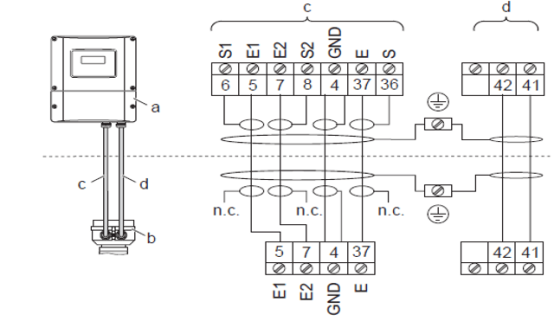

二．分体式质量流量计的传感器和变送器之间接线


a.墙装仪表外壳连接部分

b.传感器连接外壳盖

C.信号电缆

d.线圈电流电缆n.c.不连接,电缆屏蔽分体式电磁流量计颜色/接线端子号: 5/6=braun棕色、7/8=white白色、4- -GND绿色、37/36=yellow黄色


三、变送器的接线

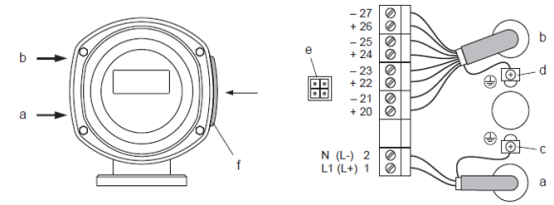

连接变送器(铝壳) ;电缆内径:大2.5 mm2

a、供电电缆:端子号1 : AC交流L1 , DC直流L+端子号2 : AC交流N , DC直流L-

b、信号电缆:端子号20- -27

c、保护接地端子

d、信号电缆屏蔽的接地端子

e、连接服务借口(Fieldcheck, FieldCare)的服务接

f、连接接线腔的表盖

g、内角螺丝表盖锁扣



连接变送器(不锈钢壳) ; 电缆内径:最大2.5mm2

a、供电电缆:端子号1 : AC交流L1 , DC直流L+端子号2 : AC交流N , DC直流L-

b、号电缆:端子号20- -27

c、保护接地端子

d、信号电缆屏蔽的接地端子

e、连接服务借口(Fieldcheck, FieldCare)的服务接

f、连接接线腔的表盖

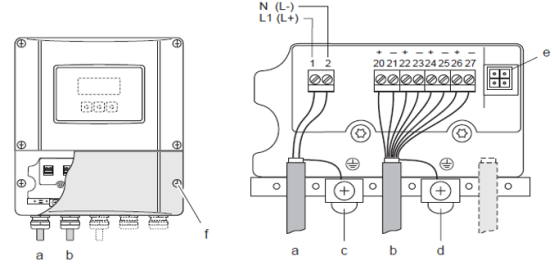

连接变送器(墙装仪表) ; 电缆内径:最大2.5mm2

a、供电电缆:端子号1 : AC交流L1 , DC直流L+端子号2 : AC交流N , DC直流L-

b、信号电缆:端子号20-27

c、保护接地端子

d、信号电缆屏蔽的接地端子

e、连接服务借口(Fieldcheck, FieldCare)的服务接

f、连接接线腔的表盖

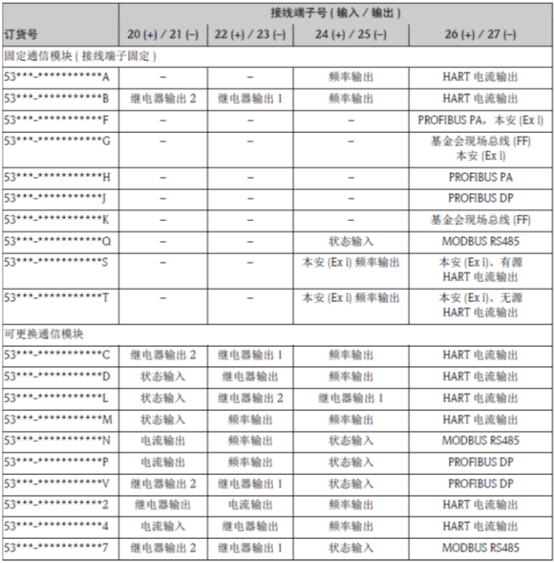

四、端子分配


Promag 53

电流输出

有源/无源输出可选，电气隔离,时间常数可选(0.01.. 100s) ,满量程值可调，温度系数的典型值为0.005% o.r./*C (o.r. =读数值的) ,分辨率为0.5 iA

●有源信号: 0/4... 20mA, RL < 7000 (HART :RL≥2500

●无源信号:4...20mA ;工作电压Vs为18..30VDC，Ri≥150 U

脉冲/频率输出

有源/无源输出可选,电气隔离(本安(Exi)型:仅提供无源输出)

●有源信号: 24VDC, 25 mA (20ms内，max.250mA)，RL>100U

●无源信号:集电极开路，30V DC, 250 mA

●频率输出:截止频率为2... 10000 Hz (fmax =12500 Hz), EEx-ia 场合为2.. 5000Hz ;开/关比为1:1 ,最大脉冲宽度为10 s

●脉冲输出:脉冲值和脉冲极性可选,最大脉冲宽度可调(0.05.. 2000 ms)

状态输出(Promag 50，Promag 53)集电极开路，max. 30V DC / 250 mA,电气隔离可设置为:故障信息、空管检测功能(EPD)、流向、限流值

继电器输出(Promag 53)常闭(NC或断开)或常开(NO或闭合)触点可选(缺省设置:继电器1为NO触点,继电器2为NC

触点)max.30V /0.5AAC ; 60V /0.1 ADC,电气隔离可设置为:故障信息空管检测功能(EPD)、流向、限流值、批量控制触点
