T-mass 65接线

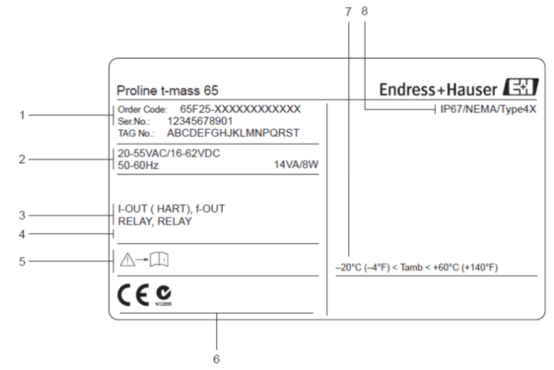

一、检查铭牌



1、订货号/系列号

2、供电电源/频率、 电源功耗(注意电源时220VAC ,还是24VDC )

3、输入/输出:I-OUT ( HART) : 电流输出(HART) f-OUT :频率输出RELAY :继电器输出

5、请指出操作结构/文件

6、设备版本的保留的附加信息(认证、证书)

7、允许环境温度范围

8、防护等级

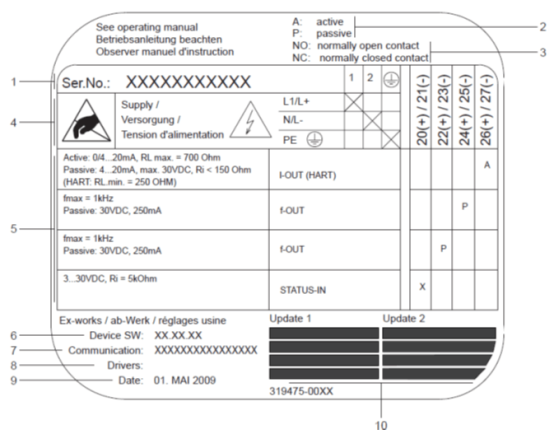

二、接线腔的铭牌



1.系列号

2.电流输出的可能的组态A: active有源P :passive无源

3.继电器可能的组态: NO :常开继电器NC :常闭继电器

4.端子分配端子号1 : AC交流L1 , DC直流L+端子号2 : AC交流N , DC直流L-

5.端子号( 20-27 )的可能的组态

6.当前安装设备的软件版本

7.安装通讯的类型:如HART、PROFIBUS PA等

8.电流通讯软件的信息(设备版本和设备描述)e.g: Dev.01 / DD 01 for HART

9.制造日期

10.6到9点的更新的日期

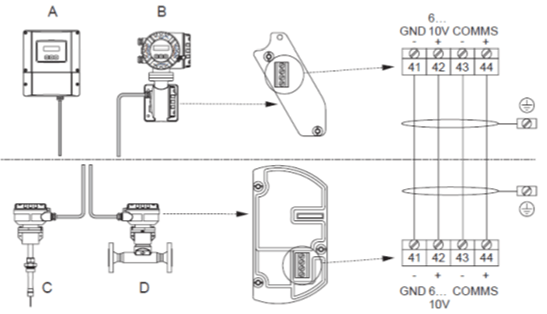

二、分体式质量流量计的传感器和变送器之间接线



A.墙装仪表外壳连接:无防爆区域和ZONE 2 (

B.区域外壳; Zone 1传感器连接外壳盖

C.分体式插入式传感器

D.分体式法兰式传感器

分体式热式质量流量计颜色/接线端子号:41=white白色、42=brown棕色、 43- 绿色、44=yellow黄色


三、送器的接线

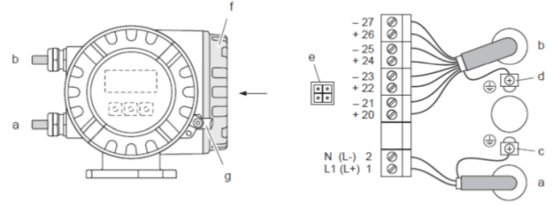

连接变送器(铝壳) ; 电缆内径:最大2.5 mm2

a.供电电缆: 85 to 260V AC, 20to55 V AC, 16to62VDC

端子号1: AC交流L1 , DC直流L+

端子号2: AC交流N, DC直流L-

b.信号电缆:端子号20- -27

c.保护接地端子

d.信号电缆屏蔽的接地端子

e.连接服务借口(Fieldcheck, FieldCare)的服务接口

a.连接接线腔的表盖

g.内角螺丝表盖锁扣

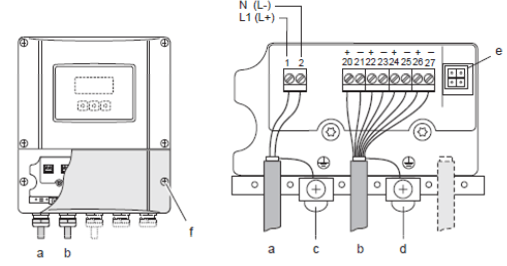

连接变送器(墙装仪表) ;电缆内径:最大2.5mm2

a.供电电缆: 85 to 260V AC, 20to 55 V AC, 16to62VDC

端子号1 : AC交流L1 , DC直流L+

端子号2 : AC交流N, DC直流L-

b.信号电缆:端子号20- -27

c.保护接地端子

d.信号电缆屏蔽的接地端子

e.连接服务借口(Fieldcheck, FieldCare)的服务接口

f.连接接线腔的表盖

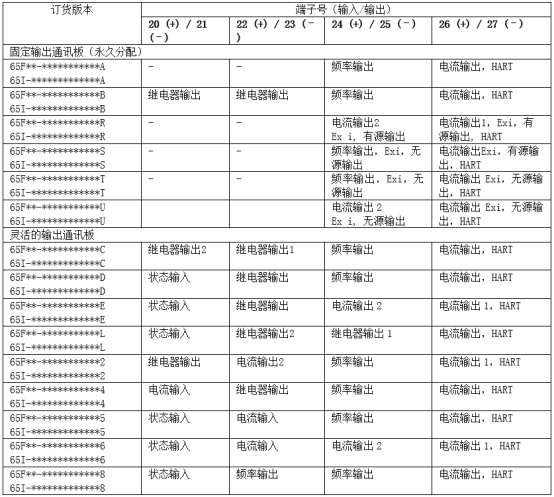

四、端子分配



输出信号

电流输出:

有源/无源输出可选,电气隔离,时间常数可选(0.0 ..100s),满量程值可调，温度系数的典型值为0.005% o.f.s. /°C ,分辨率为0.5 μA

●有源信号: 0/4.... 20mA, RL < 700. Q(HART:RL≥250Q)

●无源信号:4...20mA ;供电电压Vs为18... 30VDC;Ri≥150Q

当电流输出被设置为温度输出时,请遵守EN 6075CI. B标准的要求。

脉冲/频率输出:

有源/无源输出可选,电气隔离

●有源信号:24VDC,25mA(20ms内,max.250 mA) , RL > 100∩(可更换通信模块(I/O)、接线端分配)

●无源信号:集电极开路，30VDC，250 mA

●频率输出:截止频率为2..1000Hz(fmax=1250Hz),开/关比为1:1，最大脉冲宽度为2s ,时间常数可选(0.0 .... 100 s)

●脉冲输出:脉冲值和脉冲极性可选,脉冲宽度可调(0.05.. 2000 ms,出厂设置值为20 ms)

开关输出:

继电器输出:常闭(NC或断开)或常开(NO或闭合)触点可选(出厂设置:继电器1为NO触点,继电器2为NC触点),max.30V/0.5AAC;60V/0.1ADC,电气隔离。

可设置为:故障信息,限流值

输入信号:

电流输入:

有源/无源输入可选,电气隔高;分辨率为2uA.

●有源信号: 4....20mA, Ri≤150 Q，Uout =24VDC,短路保护

●无源信号: 0/4...20mA. Ri≤150 Q，Umax= 30V DC可设置为:励表、气体分析仪
