Prowirl 72/73接线

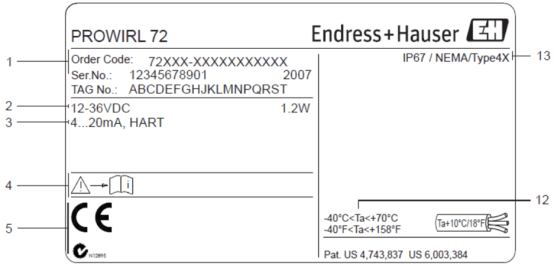

一． 检查铭牌
1、订货号/系列号
2、供电电源、电源功耗
3、电流输出: 4-20mA附加信息:
4、设备文件.
5、预留给证书、批准以及其他信息设备版本
12、环境温度
13、防护等级.

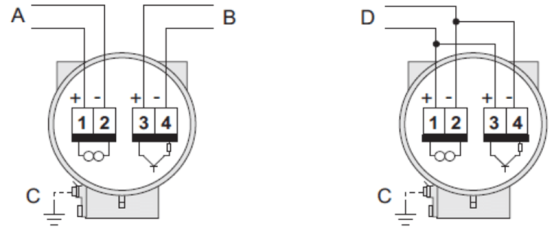

二、电源供应接线
A. HART :电源、电流输出-PROFIBUSPA:1=PA+、2=PA-一基金会现场总线(FF): 1 = FF+、2 = FF-
B. B可选脉冲输出(不适用于PROFIBUS PA和基金会现场总线(FF)，可以设置为:-状态输出
一仅适用于Prowirl 73 :频率输出
一仅适用于Prowirl 72 : PFM输出(脉冲/频率调制) ,带流星计算机RMC621或RMS621
C分体式仪表的接地端子
D仅适用于Prowirl 72 : PFM (脉冲/频率调制)输出接线端,连接流量计算机RMC621或RMS621

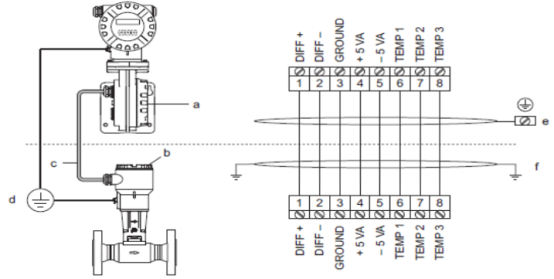

三、分体式涡街流量计的传感器和变送器之间接线
分体式仪表的电气连接示意图
a =变送器接线腔盖
b =传感器接线盒盖
C =连接电缆(信号电缆)
d =传感器和变送器的等电势端
e =将屏蔽层连接至变送器外壳上的接地端子上
f =将屏蔽层连接至接线盒中的除应力电缆固定卡上
接线线芯颜色(符合DIN 47100标准) :
接线端子号:1=白;2=棕;3=绿;4=绿;5=灰;6=粉;7=蓝;8=红
可选铠装信号电缆。适用于静态敷设和固定敷设电缆，以及无拉伸负载和无相关约束,允许电缆自由移动的灵.活敷设条件。可在干燥和潮湿地区敷设电缆,也可以在土壤中和外界环境中敷设电缆。

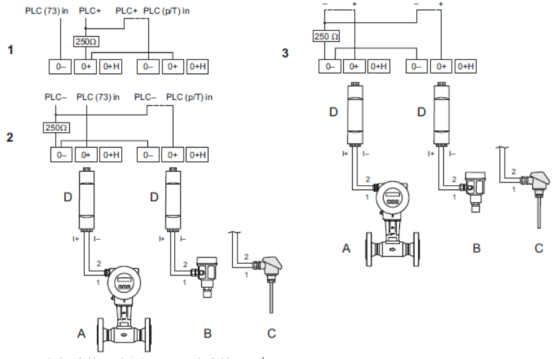

四、HART 输入的电气连接
1电气连接示意图，"+” 端连接PLC
虚线=仅存在Prowirl 73信号接入PLC时的可选接线
2电气连接示意图，"-" 端连接
虚线=仅存在Prowirl 73信号接入PLC时的可选接线
3无PLC的电气连接示意图
虚线=无外接部件(例如:记录仪、显示元、Fieldgate等)的接线
A = Prowirl 73，
B =励传感器(Cerabar M) ,
C =温度传感器(Omnigrad TR10)或其他外接测量仪表(HART通信激活，burst 模式激活) ,
D =有源隔离栅(RN221N)
