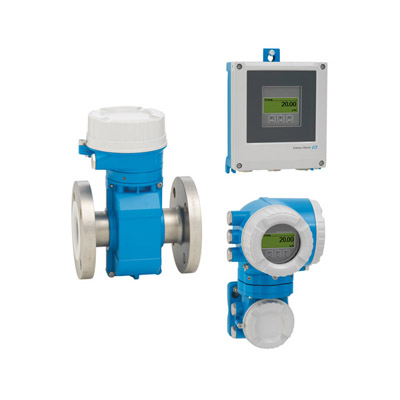

Promag P传感器专用于化工及过程应用中的高温、腐蚀性介质测量。与创新的分体式变送器配套使用，在苛刻工况条件下Promag P 500仍具有最大安装灵活性和最高操作安全性。Heartbeat Technology (心跳技术)确保始终合规，保证过程安全。
优势
应用广泛：多种焊接部件材料可选
节能的流量测量：无节流部件，确保无压损
免维护：无可移动部件
完整查看过程信息和诊断信息：提供多种用户自定义输入/输出组合方式和现场总线
降低复杂性和多样性：用户自定义输入/输出功能
自带验证功能：内置Heartbeat Technology (心跳技术)
应用领域
双向测量原理不受压力、密度、温度和粘度的影响
用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计
仪表特点
标称口径：max. DN 600 (24")
所有通用防爆(Ex)认证
PTFE或PFA内衬
分体式仪表，最多带4路输入/输出
背光显示、触摸键控制和WLAN访问
传感器和变送器通过标准电缆连接
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
来源:Endress+Hauser网站公开信息
技术参数
加入对比液体
| 测量原理 | 电磁 |
| Product headline | 高温度流量计用于过程应用作为远程版本带高达 4 I/Os. Dedicated 至化工和过程应用带腐蚀性液体和高介质 temperatures. |
| 传感器 features | Diverse 应用 – 宽多样性的接液材质. 能源‐节省流量测量 – 否压力 loss due 至 cross 段 constriction. 维护‐无 – 否 moving 部件. 公称直径: 最大. DN 600 (24"). 所有通用 Ex 认证. Liner 制造的 PTFE 或 PFA. |
| 变送器 features | 完整访问至过程和诊断信息 – 众多, 自由地可组合 I/Os 和 fieldbuses. 缩径复杂性和多样性 – 自由地可配置 I/O 功能. 集成验证 – Heartbeat 技术. 远程版本带高达 4 I/Os. 背光显示带触摸控制和 WLAN 访问. 标准电缆 between 传感器和变送器. |
| 公称直径量程 | DN 15 至 600 (½ 至 24") |
| 接液材质 | Liner: PFA; PTFE 电极: 1.4435 (316L); 合金 C22, 2.4602 (UNS N06022); 钽; Platinum; 钛; Duplex 1.4462 (UNS S31803) |
| 被测 variables | 体积流量, 电导率, 质量流量 |
| 最大. 测量 error | 体积流量 (标准): ±0.5 % o.r.± 1 mm/s (0.04 内/s) 体积流量 (选项): ±0.2 % o.r. ± 2 mm/s (0.08 内/s), 平面规格 |
| 测量范围 | 4 dm³/最小至 9600 m³/h (1 gal/最小至 44 000 gal/最小) |
| 最大. 过程压力 | PN 40, 等级 300, 20K |
| 介质温度量程 | Liner 材料 PFA: –20 至 +150 °C (–4 至 +302 °F) Liner 材料 PFA 高温度: –20 至 +180 °C (–4 至 +356 °F) Liner 材料 PTFE: –40 至 +130 °C (–40 至 +266 °F) |
| 环境温度量程 | 法兰材料碳钢: –10 至 +60 °C (+14 至 +140 °F) 法兰材料不锈钢钢: –40 至 +60 °C (–40 至 +140 °F) |
| 传感器外壳材料 | DN 15 至 300 (½ 至 12"): AlSi10Mg, 涂层 DN 350 至 600 (14 至 24"): 碳钢带防护 varnish 传感器连接外壳 (标准): AlSi10Mg, 涂层传感器连接外壳 (选项): 1.4409 (CF3M) 类似至 316L |
| 变送器外壳材料 | AlSi10Mg, 涂层; 1.4409 (CF3M) 类似至 316L; Polycarbonat |
| 防护等级 | 传感器远程版本 (标准): IP66/67, 类型 4X 外壳变送器远程版本: IP66/67, 类型 4X 外壳 |
| 显示/操作 | 4-系列背光显示带触摸控制 (操作从外部) 配置通过就地显示和操作工具可选 |
| 输出 | 4 输出: 4-20 mA HART (有源/无源) 4-20 mA WirelessHART 4-20 mA (有源/无源) 脉冲/频率/开关输出 (有源/无源) 双脉冲输出 (有源/无源) 继电器输出 |
| Inputs | 状态输入 4-20 mA 输入 |
| 数字通信 | HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Modbus TCP 超过 Ethernet-APL, PROFINET, PROFINET 超过 Ethernet-APL, Ethernet/IP, OPC-UA |
| 电源 | DC 24 V AC 100 至 230 V AC 100 至 230 V / DC 24 V (非危险区域) |
| 危险区域认证 | ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC; JPN, UK Ex, KC |
| Product 安全 | CE, C-tick, EAC 标记 |
| 功能安全 | 功能安全按照至 IEC 61508, 适用内安全-relevant 应用依据带 IEC 61511 |
| Metrological 认证和证书 | 校准执行在认可校准设施 (符合 ISO/IEC 17025) Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 (TÜV SÜD 证明) |
| 船舶认证和证书 | LR 认证, DNV 认证, ABS 认证, BV 认证 |
| 压力认证和证书 | PED, CRN |
| 材料证书 | 3.1 材料 |
| 卫生型认证和证书 | ACS, NSF 61, WRAS |
