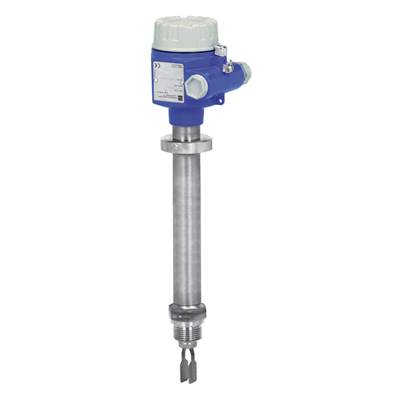

Liquiphant FTL70音叉限位检测开关可用于爆炸危险区域，取得各类国际认证。FTL70尤其适用于高温测量场合，温度可达280°C，功能安全性可达SIL2 ，同构冗余情况下可达SIL3 。第二道防护确保设备具有最高程度的安全性和可用性。测量值稳定，不受流动、 扰动、气泡、泡沫、振动、固体含量或粘附的影响。
优势
可用于功能安全等级要求SIL2/SIL3的安全系统中，符合 IEC 61508/IEC 61511-1标准
采用焊接式密闭馈通传输，传感器受损时，仍保证最大程度的安全性
配备多种电子插件类型，如NAMUR, 继电器、半导体晶闸管、PFM信号输出，实现与各个过程控制系统的连接
多种过程连接可供选择
无需校准：快捷、经济的设备开启模式
无机械活动件、无需维护，无磨损，使用寿命长。可监测叉体破损情况：保证功能正常
FDA 认证材料(PFA Edlon)
应用领域
限位检测开关，适用于各类液体检测．
过程连接：螺纹和法兰
温度： -60 ～ +280°C (-76 ～ +540°F)
压力：-1 ~ +100bar (-14.5 ~ +1,450psi)
传感器材质：316L, Alloy (根据要求可选PFA 和搪瓷)
国际防爆认证，溢出保护 WHG，船级认证， SIL
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
技术参数
加入对比点位 / 液体
| 测量原理 | 振动液体 |
| 特性 / 应用 | 模块化外壳方案高过程 temperatures 高达 280°C 宽量程的过程连接模拟和 bus interfaces Extensive 证书量程 (e.g. Ex,WHG) 紧凑型, e.g. 管道双密封 / 第二系列的 defense |
| Specialities | Foamdetection Detect densitychange 第二系列的 defense |
| 供电 / 通信 | PROFIBUS PA 19...253V AC 10...55V DC-PNP 19...253V AC bzw 10...55V DC 8/16mA, 11...36V DC NAMUR PFM |
| 环境温度 | -50 °C...+70 °C (-58 °F...+158 °F) |
| 过程温度 | -60 °C...+280 °C (-76 °F...+540 °F, (300°C / 572 °F 50h, cumulated |
| 过程压力 / 最大耐压 | 真空...100 bar (真空...1450 psi) |
| 主要接液部件 | 316L / 合金 PFA 和搪瓷按需 |
| 过程连接 | 螺纹: G3/4, G1, R3/4", R1, NPT3/4, NPT1 法兰: DIN DN25...DN100, ASME 1"...4", JIS 25...100 |
| 传感器长度 | 65mm (2.56") |
| 通信 | PROFIBUS PA 19...253V AC 10...55V DC-PNP 19...253V AC bzw 10...55V DC 8/16mA, 11...36V DC NAMUR PFM |
| 证书 / 认证 | ATEX, FM, CSA C/美国, IEC Ex, TIIS, INMETRO, NEPSI |
| 安全认证 | SIL |
| 设计认证 | EN 10204-3.1 NACE MR0175, MR0103 ASME B31.3 AD2000 |
| 船舶认证 | GL/ ABS |
| 选项 | 重 duty 不锈钢钢外壳 mainly 用于油和气体工业 |
| 组件 | FTL325P/FTL375P 接口 PFM FTL325N/FTL375N 接口 NAMUR |
