技术参数
加入对比液体
| 测量原理 | 电磁 |
| Product headline | 流量计用于基本卫生型应用带简便至用途操作方案. 用于应用带卫生型要求. |
| 传感器 features | 柔性安装方案 – 众多卫生型过程连接. 能源节省流量测量 – 否压力 loss due 至 cross 段 constriction. 维护无 – 否 moving 部件. Liner 制造的 PFA. 传感器外壳制造的不锈钢钢 (3-, EHEDG). 接液材质 CIP-/SIP-cleanable. |
| 变送器 features | Optimum usability – 显示带触摸 screen (HART 和 Modbus RS485 通信仅) 或操作带 mobile 设备和 SmartBlue 应用. Simple, 时间节省调试 – guided parameterization 内 advance 和内现场. 集成验证 – Heartbeat 技术. 系统一体化带 HART, Modbus RS485, IO-Link. 柔性操作带应用和可选显示. |
| 公称直径量程 | DN 2 至 150 (¹⁄₁₂ 至 6") |
| 接液材质 | Liner: PFA 电极: 1.4435 (316L); 合金 C22 过程连接: 不锈钢钢, 1.4404 (F316L); PVDF; PVC adhesive 套筒密封件: 无菌 molded 密封 (EPDM, FKM, 硅胶) |
| 被测 variables | 体积流量, 温度, 电导率, 质量流量, 校正体积流量, 校正电导率 |
| 最大. 测量 error | 体积流量 (标准): ±0.5 % o.r. ± 1 mm/s (0.04 内/s) 体积流量 (选项): ±0.2 % o.r. ± 2 mm/s (0.08 内/s) |
| 测量范围 | 0.06 dm³/最小至 600 m³/h (0.015 至 2650 gal/最小) |
| 最大. 过程压力 | PN 40, 等级 150, 20K |
| 介质温度量程 | –20 至 +150 °C (–4 至 +302 °F) |
| 环境温度量程 | –40 至 +60 °C (–40 至 +140 °F) |
| 传感器外壳材料 | 1.4301 (304), 腐蚀耐 |
| 变送器外壳材料 | AlSi10Mg, 涂层 |
| 防护等级 | 标准: IP66/67, 类型 4X 外壳 |
| 显示/操作 | 2.4" LCD 显示带触摸 & auto rotate; 配置和操作通过 Bluetooth 技术可选 |
| 输出 | 4-20 mA HART (有源/无源), 脉冲/频率/开关输出 Modbus RS485, 4-20 mA |
| 数字通信 | HART, MODBUS RS485, IO-Link |
| 电源 | DC 24 V AC 100 至 230 V AC 100 至 230 V / DC 24 V (非危险区域) |
| 危险区域认证 | CSA, GP, KC |
| Metrological 认证和证书 | 校准执行在认可校准设施 (符合 ISO/IEC 17025) Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 (TÜV SÜD 证明) |
| 压力认证和证书 | PED, CRN |
| 材料证书 | 3.1 材料 |
| 卫生型认证和证书 | 卫生型认证: EHEDG, 3-, liner 和密封件符合 FDA, cGMP |
优势
安装灵活：提供多种卫生型过程连接
节能流量测量：无节流部件，无压损
免维护：无可移动部件
最优操控性：使用移动终端设备，安装SmartBlue app，直接触摸屏操作
调试简单高效：引导式仪表组态预设置和现场设置
带自校验功能：采用Heartbeat Technology心跳技术
应用领域

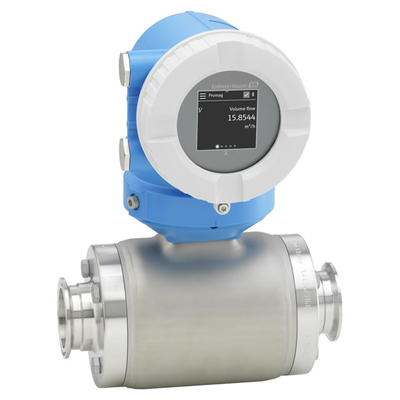

Promag H传感器是食品与饮料、生命科学行业中卫生应用场合的理想选择。Promag H 10的软硬件设计均直观明了，在保证Endress+Hauser高品质的前提下， 大大简化了仪表从设计到服务全生命周期内的每一步操作。Heartbeat Technology心跳技术保证测量的可靠性，延长仪表校准周期。
双向流量测量，完全不受压力、密度、温度和粘度的影响。
满足卫生应用场合的使用要求。
仪表特点
PFA内衬
不锈钢传感器外壳（3A认证、EHEDG测试）
接液部件材质能够耐受CIP/SIP工艺
支持HART或Modbus RS485系统集成
安装app，选配显示单元，操作灵活
