技术参数
加入对比连续测量 / 固体
| 测量原理 | 物位雷达整体 |
| 特性 / 应用 | Reliable, 非触点物位测量用于高 silos, bunkers 或 stockpiles, especially 带 many installations, 长测量量程和重结垢 |
| Specialities | Heartbeat 验证 + 监测, SIL 2/3 按照至 IEC 61508, Bluetooth® 调试, 操作和维护带 SmartBlue 应用, HistoROM, RFID 标签用于简便标识 Very 窄 beam 角度, Purge 空气连接, Alignment 设备 |
| 供电 / 通信 | 2-导线 (HART/ PROFIBUS PA) PROFINET 带 Ethernet-APL Bluetooth® wireless 技术 |
| 频率 | W-Band (~80 GHz) |
| 天线 | 2" / 50mm drip-关闭, PTFE 3" / 80mm 齐平, PTFE 2.6" / 65mm 喇叭口天线, 316L |
| 测量精度 | +/- 3 mm (0.12 内) |
| 环境温度 | -40 … +85 °C (-40 … +185 °F) |
| 过程温度 | -40 … +450 °C (-40 … +842 °F) |
| 过程压力 / 最大耐压 | 真空...160 bar (2320 psi) |
| 主要接液部件 | 喇叭口天线: 316L / 1.4404, Al2O3 (陶瓷), 石墨齐平 / Drip-关闭天线: PTFE |
| 过程连接 | 法兰: 标准或 UNI DN80...DN250 |
| 最大测量距离 | 125 m (410 ft) |
| 通信 | 4...20 mA HART 附加模拟或开关输出 PROFIBUS PA PROFINET 带 Ethernet-APL Bluetooth® wireless 技术和应用 (可选) |
| 证书 / 认证 | IEC Ex, ATEX, CSA C/美国, EAC Ex, JPN Ex, KC Ex, INMETRO Ex, NEPSI Ex, UK Ex |
| 安全认证 | SIL2, SIL3 |
| 设计认证 | Acceptance 试验证书 3.1, EN10204; NACE MR0175 / ISO 15156; 声明的符合性 ASME B31.3; CRN 认证 |
| 卫生型认证 | EU 食品触点材料 (EC) 1935/2004 美国食品触点材料 FDA CFR 21 |
| 船舶认证 | ABS, LR, BV, RINA, DNV |
| 选项 | 显示, Customized 设置, 应用 'SmartBlue' 用于调试和操作通过 Bluetooth Heartbeat 用于批次检测; 气体气密 implementation; 过电压防护; PWIS 无 |

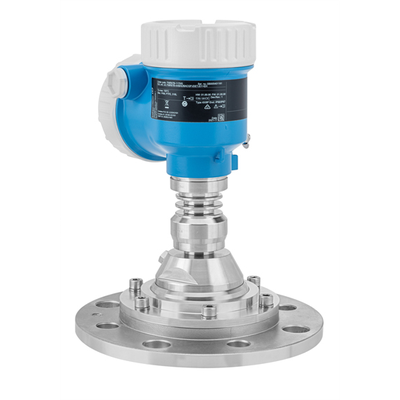

Micropilot FMR67B是新一代80 GHz雷达物位计的家族成员。在苛刻固体测量中连续进行非接触式料位测量，甚至是在高温工况下。内置操作向导，引导用户轻松执行仪表的调试、功能安全及验证测试操作，操作非常便捷。小信号波束角，特别适合安装在狭窄料仓中的测量。采用Heartbeat Technology心跳技术，支持仪表在线自校验和自监测，及时识别异常工况，提升了过程安全性，提高了生产效率。
优势
人机界面直观明了，提供引导式仪表调试和验证向导，操作简单
采用Heartbeat Technology心跳技术，支持仪表在线自监测、自校验和自诊断，提高生产力
安全设计理念，遵循IEC 61508标准研发
仪表采用数字通信，轻松集成至资产管理系统中
小信号波束角，智能信号评估功能，即使罐体内部存在干扰装置也能可靠测量
应用领域
Micropilot FMR67B适用于自由空间的料位测量，最大量程为125米，对于有内部存在干扰装置的罐体有优秀的波束聚集效果。
过程连接：法兰
过程温度：–40...+450°C (-40...+842° F)
过程压力：–1...+160 bar (-14.5...+2320.6 psi)
最大量程：125 m (1410 ft)
测量精度：±3 mm (0.12 in)
W波段：80 GHz工作频率
通过国际防爆认证、SIL认证，以及5点或10点工厂标定
