技术参数
加入对比连续测量 / 液体
| 测量原理 | 物位雷达 |
| 特性 / 应用 | 连续非触点物位测量用于用途内高压力和高温度应用, 喇叭口或 planar 天线 |
| Specialities | Heartbeat 技术, SIL 2 按照至 IEC 61508, Bluetooth® 调试, 操作和维护 SmartBlue 应用, 安全和 reliability 带多-Echo Tracking, HistoROM, RFID 标签用于简便标识 |
| 供电 / 通信 | 2-导线 (HART / PROFIBUS PA/ FOUNDATION Fieldbus) 4-导线 (HART) Bluetooth® wireless 技术和应用 (可选) |
| 频率 | C-band (~6 GHz) |
| 测量精度 | +/- 6 mm (0.24 内) |
| 环境温度 | -50...+80 °C (-58...+176 °F) |
| 过程温度 | -60...+400°C (-76...+752°F) |
| 过程压力 / 最大耐压 | 真空...160 bar (真空...2320 psi) |
| 主要接液部件 | 316L |
| 过程连接 | 法兰: DN80...DN300, ASME 3"...12", JIS 10K, 20K |
| 最大测量距离 | 标准: 20 m (65 ft) Planar 天线内 stilling well: 38 m (125 ft) |
| 通信 | 4...20 mA HART PROFIBUS PA FOUNDATION Fieldbus Bluetooth® wireless 技术 |
| 证书 / 认证 | ATEX, FM, CSA C/美国, IEC Ex, JPN Ex, INMETRO, NEPSI, KC, EAC, UK Ex |
| 安全认证 | Overfill 防护 WHG SIL |
| 设计认证 | EN 10204-3.1 NACE MR0175, MR0103 ASME B31.3 AD2000 |
| 船舶认证 | GL/ ABS/ LR/ BV/ DNV |
| 选项 | 显示, Customized parameterization, 远程操作通过 SmartBlue 应用使用 Bluetooth®, PWIS 无, Gastight feed 通过 |
| 应用限制 | 最大测量范围是 dependent 在罐 form 和/或应用无空间带喷嘴: FMR51, FMR52, FMR53 Stilling well 带球阀门: FMR51, FMR52 卫生要求: FMR52, FMR53 316L 或合金 C 非耐: FMR52, FMR53 |

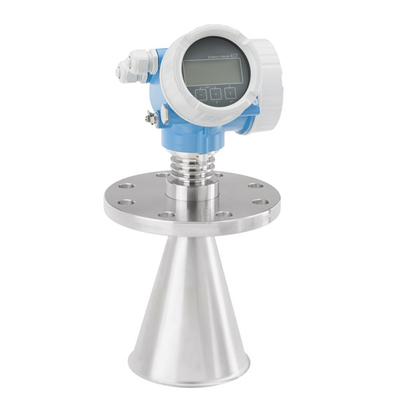

Micropilot FMR54主要用于高温、高压场合的液位测量，其特别设计的平板型天线特别适合导波管安装的液位测量。Micropilot FMR54用于液体、浆料和泥浆的连续、非接触式的物位测量。测量值不受介质变化、温度变化、气体覆盖或蒸汽的影响。
优势
硬件和软件开发过程符合IEC 61508标准，单台仪表满足SIL2， 同构冗余条件下达SIL3
HistoROM集成数据存储单元，帮助快速调试、维修和诊断
测量可靠性高，基于多回波追踪计算，即使仓内存在障碍物依然能够准确测量
测量稳定可靠，不受介质和过程条件变化的影响
心跳技术，在整个生命周期内实现高效、安全的工厂运营
无缝集成到控制或资产管理系统，直观的菜单引导式操作概念（现场或通过控制系统）
通过世界权威的SIL和WHG实验认证，节约您的时间和经济成本
应用领域
喇叭天线或水井状平面天线，特别适合于水平应用。
过程连接：法兰
温度范围：-196 至 +400°C (-76 至 +752°F)
压力范围：-1 至 +160bar (-14.5 至 +2,320psi)
最大测量范围：20m (66ft)
精度误差：±6mm
C-波段：6GHz
国际防爆认证, WHG溢出保护, SIL, 5点线性协议
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
相关型号
| 型号 | 名称 |
|---|---|
| FMR54-AACAABBEA8CJJ+AK | 雷达液位计 |
