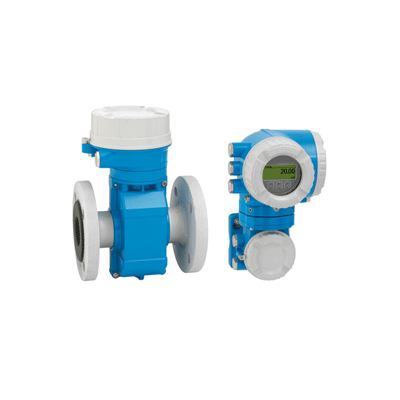

Promag W 500是水和污水行业中的危险区测量的专用流量计，是直接埋地安装或长期水下使用的理想解决方案。创新的分体式变送器设计保证了在苛刻工况条件下具有最大安装灵活性和最高操作安全性。Heartbeat Technology (心跳技术)确保始终合规，保证过程安全。
优势
直接埋地安装或长期水下使用：认证型传感器
长时间操作安全可靠：坚固耐用的整体焊接型传感器
节能的流量测量：无节流部件，确保无压损
免维护：无可移动部件
提供完整过程信息和诊断信息：允许多种用户自定义输入/输出信号组合方式和现场总线通信
降低复杂性和多变性：允许用户自定义输入/输出功能
自带验证功能：内置Heartbeat Technology (心跳技术)
应用领域
双向测量原理不受压力、密度、温度和粘度的影响
水和污水行业苛刻应用的专用流量计。
仪表特点
国际饮用水认证
IP68 (Type 6P，外壳)防护等级
分体式仪表，最多带3路输入/输出
背光显示、触摸键控制和WLAN访问
传感器和变送器通过标准电缆连接
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
来源:Endress+Hauser网站公开信息
技术参数
加入对比液体
| 测量原理 | 电磁 |
| Product headline | Specialist 用于 demanding 水和污水应用作为远程版本带高达 4 I/Os. Reliable 测量在常数精度带 0 x DN inlet run 和否压力 loss. Dedicated 至测量的 industrial 或 municipal 水和污水 . |
| 传感器 features | 柔性工程 – 传感器带固定或 lap-joint 过程连接. 应用 fitness – EN ISO 12944 腐蚀防护用于 underground 或 underwater 安装. Improved plant availability – 传感器 compliant 带工业特定要求. 国际饮用水认证. 防护等级 IP68 (类型 6P 外壳). |
| 变送器 features | 完整访问至过程和诊断信息 – 众多, 自由地可组合 I/Os 和 fieldbuses. 缩径复杂性和多样性 – 自由地可配置 I/O 功能. 集成验证 – Heartbeat 技术. 远程版本带高达 4 I/Os. 背光显示带触摸控制和 WLAN 访问. 标准电缆 between 传感器和变送器. |
| 公称直径量程 | DN 25 至 3000(1 至 120") |
| 接液材质 | Liner 材料 hard 橡胶: 0 至 +80 °C (+32 至 +176 °F) Liner 材料 polyurethane: –20 至 +50 °C (–4 至 +122 °F) Liner 材料 PTFE: –20 至 +90 °C (–4 至 +194 °F) 电极: 1.4435 (316L); 合金 C22, 2.4602 (UNS N06022); 钽 |
| 被测 variables | 体积流量, 电导率, 质量流量 |
| 最大. 测量 error | 体积流量 (标准): ±0.5 % o.r. ± 1 mm/s (0.04 内/s) 体积流量 (选项): ±0.2 % o.r. ± 2 mm/s (0.08 内/s), 平面规格 |
| 测量范围 | 0.5 m3/h 至 263000 m3/h (2.5gal/最小至 1665 Mgal/d) |
| 最大. 过程压力 | PN 40, 等级 300, 20K |
| 介质温度量程 | Liner 材料 hard 橡胶: 0 至 +80 °C (+32 至 +176 °F) Liner 材料 polyurethane: –20 至 +50 °C (–4 至 +122 °F) |
| 环境温度量程 | 法兰材料碳钢: –10 至 +60 °C (+14 至 +140 °F) 法兰材料不锈钢钢: –40 至 +60 °C (–40 至 +140 °F) |
| 传感器外壳材料 | DN 25 至 300 (1 至 12"): AlSi10Mg, 涂层 DN 25 至 2400 (1 至 90"): 碳钢带防护 varnish 传感器连接外壳 (标准): AlSi10Mg, 涂层传感器连接外壳 (选项): Polycarbonate; 1.4409 (CF3M) 类似至 316L |
| 变送器外壳材料 | AlSi10Mg, 涂层; 1.4409 (CF3M) 类似至 316L; Polycarbonat |
| 防护等级 | 紧凑型版本: IP66/67, 类型 4X 外壳传感器远程版本 (标准): IP66/67, 类型 4X 外壳传感器远程版本 (选项): IP68, 类型 6P 外壳, 带防护 varnish 按照至 EN ISO 12944 C5-M/Im1/Im2/Im3 |
| 显示/操作 | 4-系列背光显示带触摸控制 (操作从外部) 配置通过就地显示和操作工具可选 |
| 输出 | 4 输出: 4-20 mA HART (有源/无源) 4-20 mA (有源/无源) 脉冲/频率/开关输出 (有源/无源) 双脉冲输出 (有源/无源) 继电器输出 |
| Inputs | 状态输入 4-20 mA 输入 |
| 数字通信 | HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Modbus TCP 超过 Ethernet-APL, PROFINET, PROFINET 超过 Ethernet-APL, Ethernet/IP, OPC-UA |
| 电源 | DC 24 V AC 100 至 230 V AC 100 至 230 V / DC 24 V (非危险区域) |
| 危险区域认证 | ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC; JPN, UK Ex, KC |
| Product 安全 | CE, C-tick, EAC 标记 |
| 功能安全 | 功能安全按照至 IEC 61508, 适用内安全-relevant 应用依据带 IEC 61511 |
| Metrological 认证和证书 | 校准执行在认可校准设施 (符合 ISO/IEC 17025), NAMUR Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 (TÜV SÜD 证明) |
| 船舶认证和证书 | LR 认证, DNV 认证, ABS 认证, BV 认证 |
| 压力认证和证书 | CRN |
| 材料证书 | 3.1 材料 |
| 卫生型认证和证书 | ACS, KTW-BWGL, NSF 61, WRAS BS 6920 |
服务案例
市政污水处理污水处理厂 · 电磁流量计应用案例
项目背景
市政污水处理客户在污水处理厂环节，长期面临「出水水质监测精度不足、仪表易受污染导致数据漂移，影响达标排放」的困扰，对电磁流量计的稳定性与测量精度提出了更高要求。
解决方案
阿仪科技技术团队结合现场工况，为客户选配了适配的电磁流量计，并完成选型、安装、调试与整定的一站式交付。
实施效果
- 测量精度与响应速度显著提升，数据稳定可靠；
- 仪表适应市政污水处理复杂工况，维护量大幅降低；
- 助力客户实现连续在线监测与降本增效，获得客户高度认可。
食品饮料食品生产线 · 电磁流量计应用案例
项目背景
食品饮料客户在食品生产线环节，长期面临「卫生级测量要求高，在线仪表需耐 CIP/SIP 清洗且精度稳定」的困扰，对电磁流量计的稳定性与测量精度提出了更高要求。
解决方案
阿仪科技技术团队结合现场工况，为客户选配了适配的电磁流量计，并完成选型、安装、调试与整定的一站式交付。
实施效果
- 测量精度与响应速度显著提升，数据稳定可靠；
- 仪表适应食品饮料复杂工况，维护量大幅降低；
- 助力客户实现连续在线监测与降本增效，获得客户高度认可。
化工制药反应釜与储罐 · 电磁流量计应用案例
项目背景
化工制药客户在反应釜与储罐环节，长期面临「介质腐蚀性强、工况复杂，仪表需耐腐蚀且防爆」的困扰，对电磁流量计的稳定性与测量精度提出了更高要求。
解决方案
阿仪科技技术团队结合现场工况，为客户选配了适配的电磁流量计，并完成选型、安装、调试与整定的一站式交付。
实施效果
- 测量精度与响应速度显著提升，数据稳定可靠；
- 仪表适应化工制药复杂工况，维护量大幅降低；
- 助力客户实现连续在线监测与降本增效，获得客户高度认可。
电力能源电厂锅炉与汽机 · 电磁流量计应用案例
项目背景
电力能源客户在电厂锅炉与汽机环节，长期面临「高温高压工况下测量不稳定，维护停机成本高」的困扰，对电磁流量计的稳定性与测量精度提出了更高要求。
解决方案
阿仪科技技术团队结合现场工况，为客户选配了适配的电磁流量计，并完成选型、安装、调试与整定的一站式交付。
实施效果
- 测量精度与响应速度显著提升，数据稳定可靠；
- 仪表适应电力能源复杂工况，维护量大幅降低；
- 助力客户实现连续在线监测与降本增效，获得客户高度认可。
