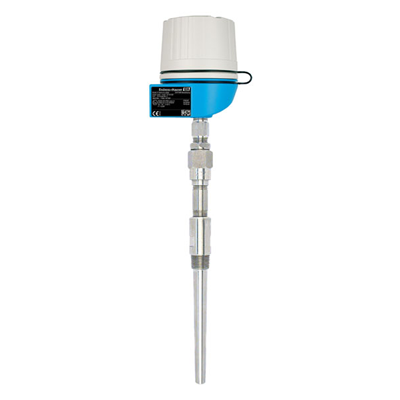

此款热电偶温度计坚固耐用，适用于化工、石油、天然气、能源等行业的恶劣工况和安全要求高的测量场合。牢固的保护管和特殊材质足于应对恶劣的工作环境、腐蚀性物质和高压。可选变送器兼容各种通用通信协议，可即装即用，与直接连线的传感器相比，提高了测量精度和可靠性。
优势
防爆类型：本质安全型（Ex ia)，隔爆型（Ex d)，无火花型（Ex nA）
测量芯子兼容性高，设计符合DIN 43772标准
延伸颈防止变送器过热
模块化设计，采用符合DIN EN 50446的标准接线盒和客户指定的插入深度，灵活性高
应用领域
重型机械应用领域
油气行业
测量范围：–40... 1 100 °C (–40 ... 2 012 °F)
静压范围可达 100 bar (1450 psi)
保护等级： IP68
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
来源:Endress+Hauser网站公开信息
技术参数
加入对比温度计
| 测量原理 | Thermocouple |
| 特性 / 应用 | 美国样式模块化温度组件用于重 duty 应用适用于危险区域带颈部含 保护套管 / 保护套管 (金属) |
| 保护套管 | bar stock (drilled) |
| 芯子 / 探头 | 矿物绝缘 (MI), 柔性 |
| 保护套管外径 / 芯子 | 20 mm (0,79") 24 mm (0,94") 25 mm (0,98") |
| 最大插入深度(按需) | 高达 5.000,00 mm (196,85'') |
| 保护套管材质 | 1.4401 (316) 1.4404 (316L) 1.4571 (316Ti) 合金 C276 合金 400 |
| 可选涂层 | 不 defined |
| 过程连接 | 外螺纹螺纹: NPT3/4" NPT1" 法兰: ASME 1" 150 RF (B16.5) ASME 1" 300 RF (B16.5) ASME 1" 600 RF (B16.5) ASME 1,5" 150 RF (B16.5) ASME 1,5" 300 RF (B16.5) ASME 1,5" 600 RF (B16.5) ASME 2" 300 RF (B16.5) ASME 2" 600 RF (B16.5) |
| 端部形状 | 直形锥形 |
| 表面粗糙度 Ra | 1,6 μm (63,0 μ内.) |
| 工作温度范围 | 类型 K: 最大. 1.100 °C (最大. 2.012 °F) 类型 J: 最大. 800 °C (最大. 1.472 °F) |
| 最大过程压力(静压) | 在 20 °C: 500 bar (7.252 psi) |
| 测量精度 | 等级 1 符合 IEC 60584 |
| 响应时间 | 取决于配置 t50 = 3 s t90 = 7 s |
| 一体化表头变送器 | 是 (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| 防爆认证 | ATEX Ex ia, Ex d, Ex nA IECEx Ex d, Ex tD, Ex ia NEPSI Ex ia, Ex d EAC Ex ia, Ex d UKCA Ex ia, Ex db, Ex ta/tb 防爆防护 |
| 认证 | GOST Metrology SIL (变送器仅) |
