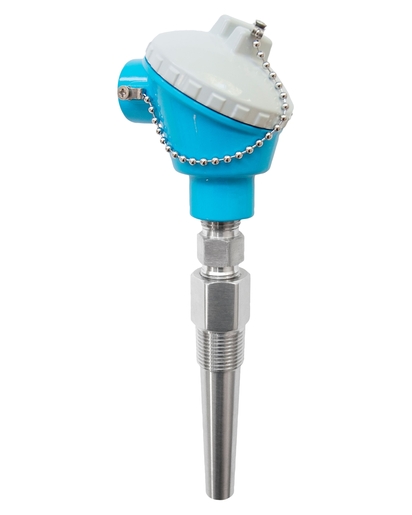

高度模块化温度计，适用于恶劣工况中的许多应用，例如：电厂、炼油厂、化工或石化行业。坚固耐用的温度计采用棒材热保护套管，与不同型号的模块化变送器配套使用，组成完整测量单元，可以直接测量，具有高测量精度和可靠性。提供多种过程连接、外形尺寸和材料，例如：SS316、INCONEL600、Hastelloy C276合金、钛或蒙乃尔，使用灵活。
优势
一站式温度测量解决方案。内置传感器的一流变送器，适用于苛刻工业过程应用。
拆箱后直接安装使用
安装在大多数设备上均能提升电气隔离性能(2 kV)
简单的模块化结构：性价比高。 订购和重新订购简单。包含传感器、热保护套管和变送器的整体单元提供完整测量点解决方案
所有iTEMP®变送器的长期稳定性均≤ 0.05 % /年
应用领域
TH13是热电偶(TC)温度计，安装在热保护套管中，结构坚固，适用于各种工业过程，包括恶劣工况。由氧化镁绝缘热电偶测量探头和棒材热保护套管组成。
传感器适用于下列工业行业：
化工行业
石化行业
电厂
炼油厂
海上平台
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
来源:Endress+Hauser网站公开信息
技术参数
加入对比温度计
| 测量原理 | Thermocouple |
| 特性 / 应用 | Industrial 美国样式模块化温度组件螺纹式, 焊接内, 和插座焊接过程连接带加长含 保护套管 |
| 保护套管 | bar stock (drilled) |
| 芯子 / 探头 | 矿物绝缘 (MI), 柔性 |
| 保护套管外径 / 芯子 | 3/4'' (19,05 mm) 7/8'' (22,23 mm) 1'' (25,40 mm) 17/16'' (26,99 mm) 0,63'' ...1,31'' (15,88 mm ... 33,40 mm) |
| 最大插入深度(按需) | 高达 24'' (609 mm) others 按需 |
| 保护套管材质 | 316/316L others 按需 |
| 可选涂层 | 可选按需 |
| 过程连接 | 外螺纹螺纹: NPT1/2" NPT3/4" NPT1" 焊接内版本插座焊接版本 |
| 端部形状 | 直形 stepped 锥形 |
| 表面粗糙度 Ra | 32 μ内 (0.80 μm) |
| 工作温度范围 | 类型 T: -270 °C ...400 °C (-454 °F ...752 °F) 类型 J: -210 °C ... 1.200 °C (-346 °F ...2.192 °F) 类型 E: -270 °C ... 1.000 °C (-454 °F ...1.832 °F) 类型 K: -270 °C ...1.372 °C (-454 °F ...2.500 °F) 类型 N: -270 °C ... 1.300 °C (-454 °F ...2.372 °F) |
| 最大过程压力(静压) | 在 20°C: 100 bar (1.450psi) depends 在配置 |
| 测量精度 | 标准符合 ASTM E-230 特殊符合 ASTM E-230 |
| 响应时间 | 取决于配置 63% rt = 15 s |
| 一体化表头变送器 | 是 (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| 防爆认证 | 变送器仅 FM 是 CSA 是 FM/CSA 是 |
| 认证 | SIL (变送器仅) |
