1. инструкция по установке:
1. Пока нет явления кавитации, на измерение не влияют клапан, колено, тройник и другие фитинги. Для предотвращения ошибки измерения причиненной деформацией измеряя трубы повлиянной на внешней силой, порекомендованы, что проверяют и подтверждают ли передний и задний центры трубы расходомера выровнены перед установкой (на такой же горизонтальной линии и без отступления в других направлениях); Выровнены ли фланцы, сваренные на передней и задней трубах, и не смещены ли фланцы и фланцевые отверстия; Хорошая опора рекомендуется для передних и задних труб расходомера, чтобы предотвратить влияние вибрации трубы на измерение. Чтобы защитить трубопровод, рекомендуется использовать соответствующую опору кронштейна, когда датчик слишком тяжелый.

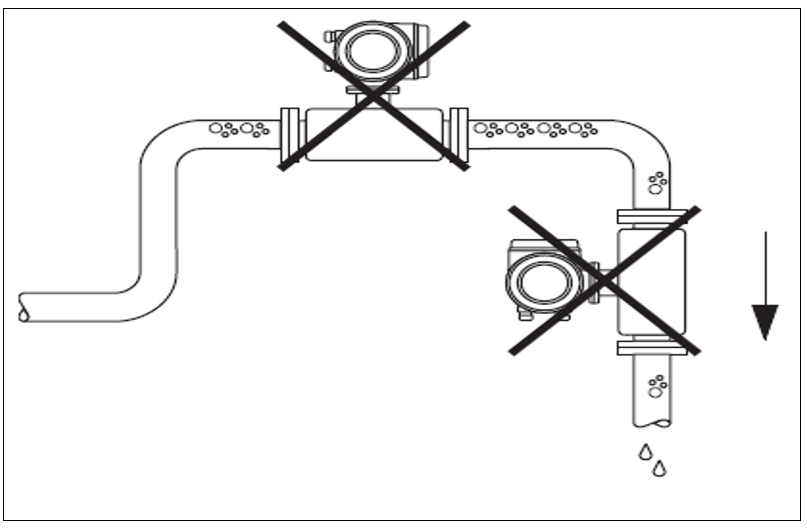

2. Когда пузырьки воздуха попадают в измерительную трубу, возникают ошибки измерения. Следует избегать следующих положений установки: избегайте установки расходомеров в следующих положениях труб. Измерители прокачки установлены на самую высокую точку трубы, которая причинит измерители прокачки накопления воздуха сразу быть установленным на выходе нисходящей трубы сброса.

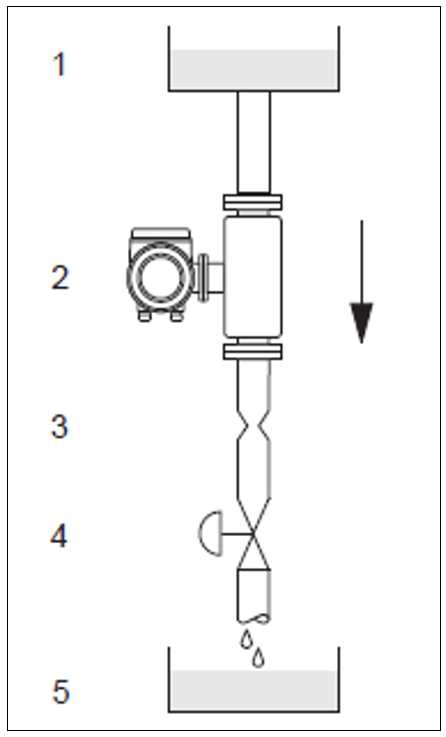

3. Идеальный способ установки расходомера-установить его на вертикальную трубу, и жидкость течет через расходомер снизу вверх. Когда расходомер установлен на нисходящем трубопроводе (например, для контроля партии) и жидкость течет сверху вниз, правильный метод установки показан на рисунке: Установить в трубопроводе расходомера ограничивающую поток пластину с отверстием размером меньше номинального диаметра трубопровода для предотвращения откачки из измерительной трубы:
1 = Резервуар подачи 2 = Датчик 3 = Ограничительное отверстие 4 = Клапан 5 = Резервуар для массовых грузов
Давление в системе: важно убедиться, что кавитация не происходит, потому что кавитация может влиять на вибрацию измерительной трубки. Никаких специальных мер для измерения жидкостей с аналогичными свойствами воды при нормальных условиях не требуется. Когда жидкость имеет низкую температуру кипения (углеводород, растворитель, сжиженный газ) или находится на всасывающей трубе, система должна иметь достаточно высокое давление. Убедитесь, что давление не ниже давления пара, то есть жидкость не закипит. Убедитесь, что жидкость не испаряется. Поэтому, когда давление в системе будет достаточно высоким, такого рода влияния можно будет избежать. По этой причине лучшее положение установки датчика: ниже по потоку от насоса (чтобы избежать вакуума), в самой низкой точке вертикальной трубы.

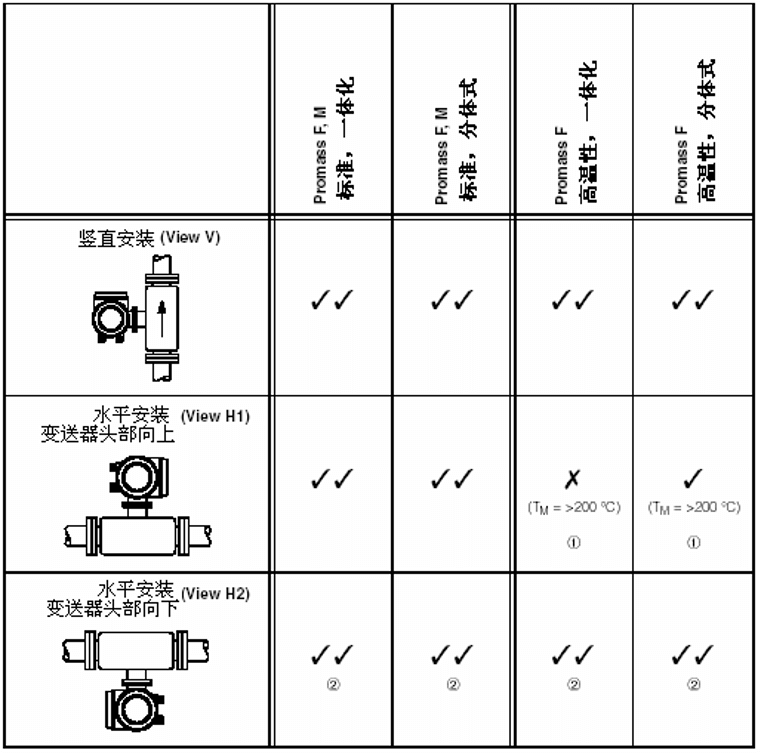

4. Убедитесь, что направление стрелки на паспортной табличке датчика соответствует направлению потока жидкости (направлению потока жидкости по трубопроводу). Установите вертикально: рекомендуется направлять поток жидкости вверх (вид V) , что может привести к тому, что увитые твердые частицы утонут, а газ поднимется через измерительную трубу. Жидкость в измерительной трубе может быть полностью опорожнена, чтобы избежать твердого осаждения. Установить горизонтально: измерительная труба должна быть установлена горизонтально. Правильная установка заключается в том, что корпус передатчика расположен вертикально вверх или вниз (вид H1/H2) , а корпус передатчика и трубопровод не должны быть на одном уровне.
Где: & radic; = рекомендуемое положение установки, & radic; x = рекомендуется в некоторых случаях, x = недопустимое положение установки, чтобы гарантировать, что температура среды установки передатчика находится в диапазоне-20% C...60C, мы рекомендуем следующие положения установки: d высокотемпературная жидкость (>200 C), принята горизонтальная установка, передающая головка вниз (View H2) или вертикальная установка (View V)2 криогенная жидкость, горизонтальная установка, передающая головка вверх (ViewH1) или вертикальная установка (специальные инструкции по установке View V: все измерительные трубки Prosmass F/E/H-это микрогибы. Для жидкостей с переливом жидкости и газа в виде твердых частиц схема установки выглядит следующим образом. Поэтому при горизонтальной установке необходимо учитывать характеристики жидкости.

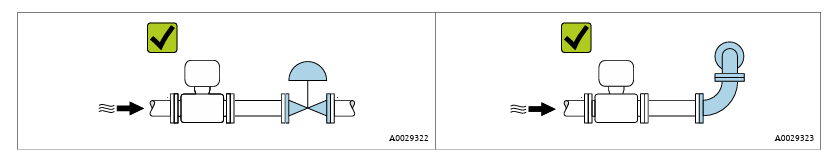

5. Для длины передних и задних прямых секций труб: при условии обеспечения отсутствия кавитации не требуется никаких дополнительных мер предосторожности, чтобы избежать помех, вызванных трубопроводной арматурой (например, клапанами, локтями или тройником) и помех при измерении. Схема способа установки выглядит следующим образом.
