FMU30超声波物位测量仪安装接线注意事项
一、安装注意事项
安装是确保FMU30准确测量的基础，涉及位置选择、环境条件、机械固定和后期验证。手册强调，安装错误可能导致信号干扰或测量失败。以下是关键注意事项：
1. 安装条件与环境要求
§ 位置选择：避免将传感器安装在罐体中央，推荐传感器与罐壁间距为罐体直径的1/6，以减少干扰。信号波束角（α）范围内不得有装置如限位开关或加热线圈：
例如，1½°传感器在5m量程时最大波束半径0.48m，需确保此范围内无遮挡物。
§ 特殊场景处理：
§ 导波管安装：在狭长或强干扰环境（如废水管），使用最小管径100mm的导波管（PE或PVC），并定期清洁以避免灰尘积聚。
§ 流量测量：仪表需安装在液体流入侧，传感器膜片平行于水面。例如，文丘里水槽安装时，仪表应位于中心线上方：

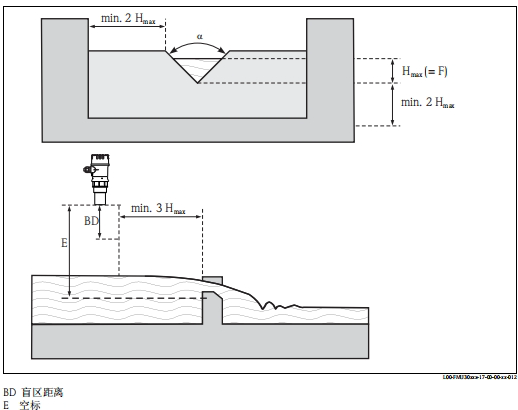

三角堰安装需满足特定距离要求：
§ 环境因素：防护罩必须安装以防日晒雨淋，过程温度范围为-20~60°C，过程压力为0.7~3bar abs）。高蒸汽压力介质（如乙醇）可能影响精度，需咨询厂商。
2. 测量范围与盲区处理

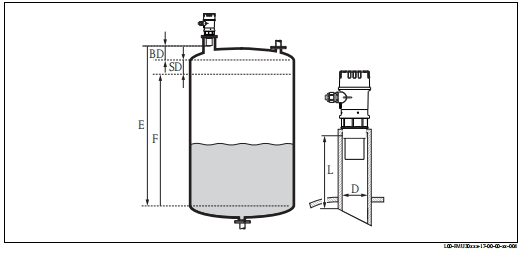

§ 盲区距离（BD）：物料最高物位不得进入盲区（例如2*传感器BD为0.35m），否则信号无法识别。安装短管时，内壁必须光滑无毛刺，末端斜切45°以最小干扰：
BD盲区距离 F满标(满量程) SD安全距离 D安装短管管径 E空标 L安装短管长度
§ 安全距离（SD）：在功能参数015中设置SD值，物位进入SD时仪表触发警告或报警，防止溢出风险。
3. 安装步骤与机械固定

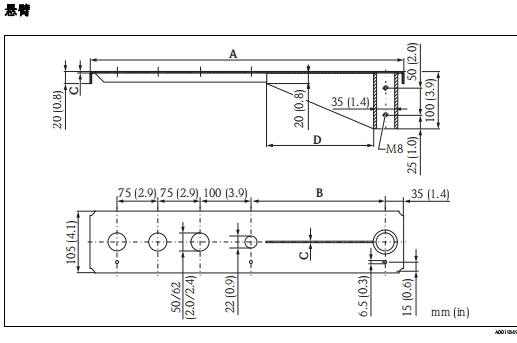

§ 固定方法：使用安装支架、螺纹法兰或悬臂。例如，悬臂配合支架安装：
螺栓紧固时仅需旋入螺纹，使用65AF扳手施加扭矩max. 7 Nm：
小心过紧导致密封损坏。
4. 安装后检查
安装完成后执行目视和工况检查：
§ 仪表无损伤，符合过程温度/压力要求。
§ 缆塞拧紧，外壳密封完好。
§ 验证测量范围与实际工况匹配。
二、接线注意事项
接线涉及电气安全和信号稳定性，手册警告接线错误可能导致设备故障或安全风险（第4.1节）。防爆应用需额外遵循《安全指南》（第1.3节）。
1. 接线步骤与安全措施
§ 准备与警告：
§ 关闭电源，确认供电电压匹配（14-35V DC）（第4.3节）。
§ 危险区应用需使用指定缆塞，遵守国家标准（第4.1节）。

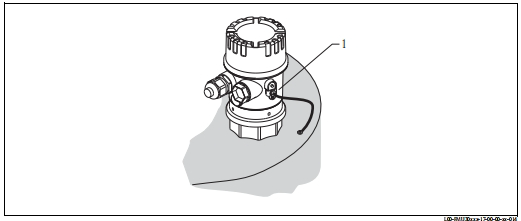

§ 等电势连接端必须可靠接地，横截面积≥2.5mm²（14AWG），长度尽量短以减少EMC干扰（第4.4节）：
§ 接线流程（第4.1.1节）：
§ 拧下外壳盖，拆除显示单元（可选）。
§ 电缆从顶部插入缆塞（形成排水回路），屏蔽层连接接地端。
§ 按端子分配图接线：
§ 拧紧缆塞，装回显示单元和外壳盖。
§ 上电测试。
2. 端子分配与电压管理
§ 端子功能：接线端子支持电缆横截面积0.25-2.5mm²（第10.1.3节），具体分配为：
§ 端子1-2：电源输入（14-35V）。
§ 端子3-4：电流输出（4-20mA）。
§ 电势平衡：防爆应用中，传感器端必须单独接地，避免多点接地引入干扰（第4.4节）。
3. 连接后检查
接线完成后验证（第4.5节）：
§ 端子分配正确，缆塞和外壳盖拧紧。
§ 上电后显示单元是否正常（第5.1节），如有错误代码（如A231传感器故障）需排查。
