FMR50雷达液位计安装和接线注意事项
一、安装注意事项
1. 安装位置与环境要求

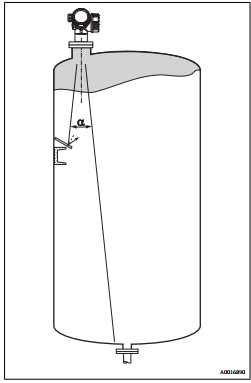

· 波束角避开干扰物：
确保波束范围内（波束角α：40mm天线为23°，80mm为10°，100mm为8°）无挡板、加热盘管等干扰物。
· 塑料容器特殊要求：
非金属罐（如GRP）需确保波束范围外无金属管道/楼梯，否则禁止安装。
2. 安装方式与结构

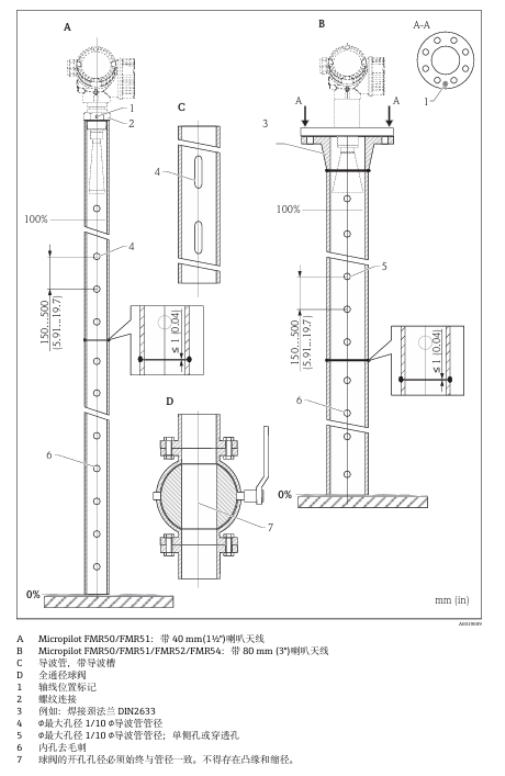

· 导波管安装：
o 管径需均匀，内壁光滑（表面粗糙度≤6.3μm），焊缝需精准对齐。
o 导波槽夹角需为180°（非90°），裂缝≤1mm。
· 旁通管安装：
管径需匹配天线口径，罐体连接处±20cm内精度可能降低。
· 带保温层的罐体：
保温层厚度不得超过设备颈部，避免电子部件过热（文档6.6）。
3. 机械调整
· 旋转变送器外壳：
使用扳手松开螺丝后旋转外壳（最大扭矩：塑料1.5Nm，金属2.5Nm），便于操作。
· 旋转显示单元：
拔出显示模块旋转至所需角度（8×45°），注意电缆需嵌入外壳间隙。
二、接线注意事项
1. 电气安全规范
· 接地要求：
o 保护性接地（PE）必须连接至电源，外部接地端需接工厂接地系统。
o 警告：断开电源前禁止断开接地连接。
· 防爆区域：
需符合《安全指南》（XA），过电压保护单元需通过DIN EN 60079-14认证。
2. 接线操作步骤

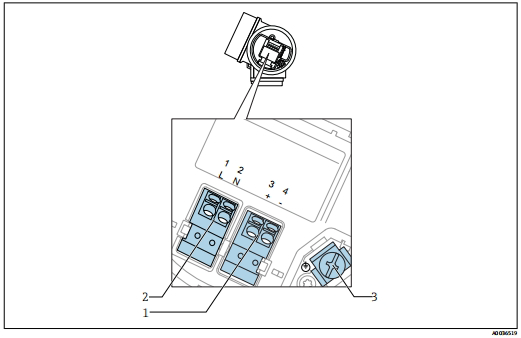

· 接线端子分配：
o FOUNDATION Fieldbus：端子1-2为供电，3-4为信号。
o 屏蔽层必须接专用接地端子（文档7.2.2）。
· 电缆规格：
o 横截面积0.5-2.5mm²（20-14AWG），高温环境（≥60℃）需耐温(TU+20K)。
· 打开接线腔盖：
用六角扳手逆时针旋转固定卡扣，检查密封圈完整性。
3. 仪表插头与接口

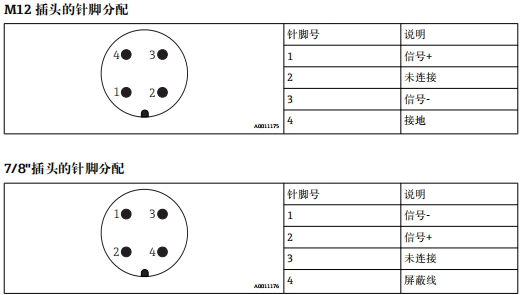

· M12/7/8°插头：
针脚分配需严格按文档说明，避免极性错误。
三、安全与认证要求
· 危险区域安装：
需检查设备铭牌的防爆认证（如ATEX、IECEx），并严格遵守《安全指南》。
· 过电压保护：
易燃液体测量必须内置或外接OVP单元（如HAW562/569），选型代号NA。
四、安装后关键检查项
1. 机械完整性：
o 确认法兰/螺纹紧固（扭矩：螺纹连接35Nm），密封圈无损伤。
2. 电气验证：
o 测量供电电压是否符合铭牌（9-32V DC），接地电阻≤1Ω。
3. 功能测试：
o 上电后检查显示单元是否正常，记录参考曲线用于诊断。
重要提示：操作前务必阅读文档第2章《基本安全指南》，涉及人员资质、防爆要求等法律责任条款。
通过上述结构化要点，可系统化规避安装与接线风险，确保FMR50可靠运行。
