Технические данные
СравнитьЖидкости
| Принцип измерения | Электромагнитный |
| Product headline | Highly стоимость-эффективный wafer расходомер с простой-до-использование управление концепция. Для базовый вода применения, оптимизированный для ограниченный пространство и пластиковый трубопровод installations. |
| Датчик features | Простой, быстрый центрирующий датчик – innovative корпус конструкция. Энергия‐экономия расход измерение – нет давление loss due до cross секция constriction. Обслуживание‐без – нет moving части. Короткий поверхность-до-поверхность длина и низкий вес. Интегрированный заземление disks изготовленный нержавеющий сталь. Международный питьевой вода допуски. |
| Преобразователь features | Optimum usability – дисплей с сенсорный screen (HART и Modbus RS485 связь только) или управление с mobile устройства и SmartBlue приложение. Simple, время-экономия ввод в эксплуатацию – guided parameterization в advance и в полевой. Интегрированный поверка – Heartbeat Технология. 2-серия дисплей с push buttons. Устройство как компактный или удалённый исполнение. HART. |
| Номинальный диаметр диапазон | DN 25 до 100 (1 до 4") |
| Смачиваемый материалы | Liner материал polyamide: 0 до +60°C (+32 до +140°F) Электроды: 1.4435 (316L) |
| Измеряемый variables | Объём расход, массовый расход |
| Макс.. измерение error | Объём расход (стандартный): ±0.5 % o.r. ± 1 mm/s (0.04 в/s) |
| Диапазон измерения | 9 dm³/мин. до 282 m³/h (2.5 gal/мин. до 1250 gal/мин.) |
| Макс.. давление процесса | PN 16, Класс 150, 10K |
| Среда температура диапазон | Liner материал polyamide: 0 до +60°C (+32 до +140°F) |
| температура окружающей среды диапазон | -40 до 60°C (-40 до 140°F) |
| Датчик корпус материал | DN 25 до 100 (1 до 12"): AlSi10Mg, с покрытием |
| Преобразователь корпус материал | Polycarbonat; AlSi10Mg, с покрытием |
| Степень защиты | Компактный исполнение: IP66/67, тип 4X корпус Датчик удалённый исполнение (стандартный): IP66/67, тип 4X корпус |
| Дисплей/Управление | LCD дисплей с сенсорный & auto rotate |
| Выходы | 4-20 mA HART (активный/пассивный), Импульс/частота/переключатель выход Modbus RS485, 4-20 mA |
| Цифровой связь | HART, MODBUS RS485, IO-Link |
| Питание | DC 24 V AC 100 до 230 V AC 100 до 230 V / DC 24 V (не-опасный зона) |
| Опасный зона допуски | CSA, GP |
| Metrological допуски и сертификаты | Калибровка выполняется на аккредитованный калибровка объекты (согласно ISO/IEC 17025) Heartbeat Технология соответствует с требования для измерение прослеживаемость согласно до ISO 9001:2015 – Секция 7.1.5.2 (TÜV SÜD аттестация) |
| Гигиенический допуски и сертификаты | KTW/BWGL |
Области применения

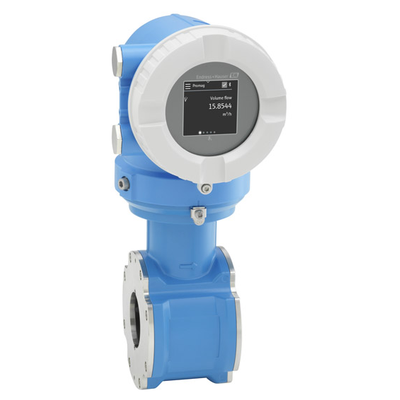

Электромагнитный расходомер Promag D использует способ монтажа между фланцами и подходит для базовых применений водного хозяйства с ограниченным пространством для установки. Аппаратное и программное обеспечение Promag D 10 имеют интуитивно понятную конструкцию, значительно упрощая каждый этап жизненного цикла прибора — от проектирования до обслуживания — при сохранении высокого качества Endress+Hauser. Технология Heartbeat Technology обеспечивает надёжность измерения и соответствие проверок.
Двунаправленное измерение расхода, совершенно не зависящее от давления, плотности, температуры и вязкости.
Подходит для стандартных применений водного хозяйства и может устанавливаться в ограниченном пространстве и на пластиковых трубопроводах.
Особенности прибора
Короткая монтажная длина, малый вес
Встроенные заземляющие кольца из нержавеющей стали
Международный сертификат для питьевой воды
Поддержка интеграции в систему по HART или Modbus RS485
Установка приложения и дополнительного дисплея для гибкой эксплуатации
Преимущества
Простое центрирование датчика при монтаже: инновационная конструкция корпуса
Энергосберегающее измерение расхода: без сужения потока и потери давления
Не требует обслуживания: нет подвижных частей
Оптимальное управление: установите приложение SmartBlue на мобильное устройство для прямого управления с сенсорного экрана
Простой и эффективный ввод в эксплуатацию: направляемые предустановки конфигурации прибора и настройка на месте
Функция самопроверки: используется технология Heartbeat Technology
