Технические данные
СравнитьЖидкости
| Принцип измерения | Электромагнитный |
| Product headline | economical расходомер с ultra-компактный преобразователь. Полностью пригодный для базовый применения в химический и процесс промышленность. |
| Датчик features | Стоимость-эффективный датчик – ideal solution для базовый требования. Энергия‐экономия расход измерение – нет давление loss due до cross секция constriction. Обслуживание‐без – нет moving части. Номинальный диаметр: макс.. DN 600 (24"). Ex допуски для Зона 2. Liner изготовленный PTFE. |
| Преобразователь features | Пространство-экономия преобразователь – полный функциональность на минимальный footprint. Время-экономия локальный управление без дополнительный программное обеспечение и крепёж – интегрированный web сервер. Интегрированный поверка – Heartbeat Технология. Прочный, ultra-компактный преобразователь корпус. Локальный дисплей доступный. |
| Номинальный диаметр диапазон | DN 15 до 600 (½ до 24") |
| Смачиваемый материалы | Liner: PTFE Электроды: 1.4435 (316L); Сплав C22, 2.4602 (UNS N06022); Тантал |
| Измеряемый variables | Объём расход, проводимость, массовый расход |
| Макс.. измерение error | Объём расход (стандартный): ±0.5 % o.r. ± 1 mm/s (0.04 в/s) Объём расход (опция): ±0.2 % o.r. ± 2 mm/s (0.08 в/s) |
| Диапазон измерения | 4 dm³/мин. до 9600 m³/h (1 до 44 000 gal/мин.) |
| Макс.. давление процесса | PN 40, Класс 150, 20K |
| Среда температура диапазон | –10 до +110 °C (+14 до +230 °F) |
| температура окружающей среды диапазон | –10 до +60 °C (+14 до +140 °F) |
| Датчик корпус материал | DN 15 до 300 (½ до 12"): AlSi10Mg, с покрытием DN 350 до 600 (14 до 24"): Углерод сталь с защитный varnish |
| Преобразователь корпус материал | AlSi10Mg, с покрытием |
| Степень защиты | IP67, тип 4X корпус |
| Дисплей/Управление | 4‐серия с подсветкой дисплей доступный (нет локальный управление) Конфигурация через web browser и рабочий инструменты возможный |
| Выходы | 4‐20 mA HART (активный) Импульс/частота/переключатель выход (пассивный) |
| Inputs | Нет |
| Цифровой связь | HART, PROFIBUS DP, Modbus RS485, EtherNet/IP, PROFINET |
| Питание | DC 20 до 30 V |
| Опасный зона допуски | ATEX, IECEx, cCSAus, INMETRO, EAC |
| Product безопасность | CE, C-Tick |
| Metrological допуски и сертификаты | Калибровка выполняется на аккредитованный калибровка объекты (согласно ISO/IEC 17025) Heartbeat Технология соответствует с требования для измерение прослеживаемость согласно до ISO 9001:2015 – Секция 7.1.5.2 (TÜV SÜD аттестация) |
| Давление допуски и сертификаты | PED |
| Материал сертификаты | 3.1 материал |

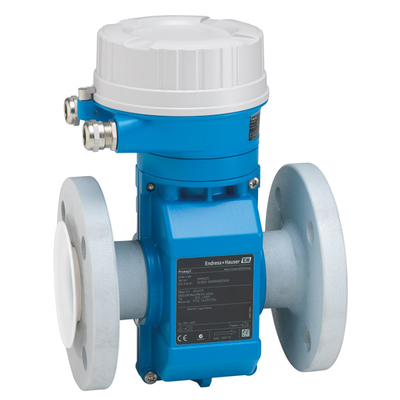

Promag E — это стандартный электромагнитный датчик расхода для химической промышленности, предлагающий заказчику самое экономичное решение. В сочетании с самым компактным корпусом преобразователя все функции реализуются в минимальном пространстве. Разработанный для применений в стеснённых условиях, Promag E 100 является оптимальным выбором для системных интеграторов, производителей модульных установок и изготовителей оборудования.
Promag E — надёжный экономичный датчик для измерения электропроводных жидкостей, подходящий для широкого круга базовых применений в химической промышленности. Promag E 100 оснащён сверхкомпактным преобразователем, обеспечивающим бесшовную интеграцию в систему, и является первым выбором для производителей модульных установок, изготовителей оборудования и системных интеграторов. Технология Heartbeat всегда обеспечивает соответствие требованиям и безопасность процесса.
Преимущества
Экономичный датчик: идеальное решение для базовых требований
Энергосберегающее измерение расхода: без потери давления из-за ограничений сечения трубы
Не требует обслуживания – нет подвижных частей
Компактный преобразователь – все функции в минимальном пространстве
Экономия времени при эксплуатации на месте без дополнительного ПО и оборудования – встроенный веб-сервер
Самопроверка и самодиагностика – технология Heartbeat
Область применения
Двунаправленный принцип измерения не зависит от давления, плотности, температуры и вязкости
Полностью подходит для базовых применений в химической и технологической промышленности
Характеристики прибора
Номинальный диаметр: макс. DN 600 (24")
Сертификат взрывозащиты для зоны 2
Футеровка PTFE
Прочный сверхкомпактный цельный корпус преобразователя
Опциональный местный блок индикации
