Технические данные
СравнитьЖидкости
| Принцип измерения | |
| Product headline | std_productprofile_product_usp_34675_1508941655. Полностью пригодный для базовый применения в химический и процесс промышленность. |
| Датчик features | Стоимость-эффективный датчик – ideal solution для базовый требования. Энергия‐экономия расход измерение – нет давление loss due до cross секция constriction. Обслуживание‐без – нет moving части. Номинальный диаметр: макс.. DN 600 (24"). Ex допуски для Зона 2. Liner изготовленный PTFE. |
| Преобразователь features | std_productprofile_product_benefits_34681_1508942231. std_productprofile_product_benefits_34683_1508942232. std_productprofile_product_benefits_34682_1508942239. std_successorproducts_product_differentiating_tech_features_35305_1509527304. std_successorproducts_product_differentiating_tech_features_35308_1509527353. std_successorproducts_product_differentiating_tech_features_35309_1509527353. |
| Номинальный диаметр диапазон | DN 15 до 600 (½ до 24") |
| Смачиваемый материалы | Liner: PTFE Электроды: 1.4435 (316L); Сплав C22, 2.4602 (UNS N06022); Тантал |
| Измеряемый variables | Объём расход |
| Макс.. измерение error | Объём расход (стандартный): ±0.5 % o.r. ± 1 mm/s (0.04 в/s) Объём расход (опция): ±0.2 % o.r. ± 2 mm/s (0.08 в/s) |
| Диапазон измерения | 4 dm³/мин. до 9600 m³/h (1 до 44 000 gal/мин.) |
| Макс.. давление процесса | PN 40, Класс 150, 20K |
| Среда температура диапазон | –10 до +110 °C (+14 до +230 °F) |
| температура окружающей среды диапазон | –10 до +60 °C (+14 до +140 °F) |
| Датчик корпус материал | AlSi10Mg, с покрытием; углерод сталь с защитный покрытие |
| Преобразователь корпус материал | Порошок‐с покрытием die‐литой алюминий |
| Степень защиты | Компактный исполнение: IP67, тип 4X корпус Датчик удалённый исполнение (стандартный): IP67, тип 4X корпус Датчик удалённый исполнение (опция): IP68, тип 6P корпус Преобразователь удалённый исполнение: IP67, тип 4X корпус |
| Дисплей/Управление | 2‐серия с подсветкой дисплей с push buttons Конфигурация через локальный дисплей и рабочий инструменты возможный |
| Выходы | 3 выходы: 0‐20 mA (активный)/4‐20 mA (активный/пассивный) Импульс/частота выход (пассивный) Переключатель выход (пассивный) |
| Inputs | Статус вход |
| Цифровой связь | HART PROFIBUS PA/DP |
| Питание | DC 16 до 62 V AC 85 до 260 V (45 до 65 Hz) AC 20 до 55 V (45 до 65 Hz) |
| Опасный зона допуски | ATEX, cCSAus |
| Product безопасность | CE, C-tick, EAC маркировка |
| Metrological допуски и сертификаты | Калибровка выполняется на аккредитованный калибровка объекты (согласно ISO/IEC 17025) |
| Давление допуски и сертификаты | PED |

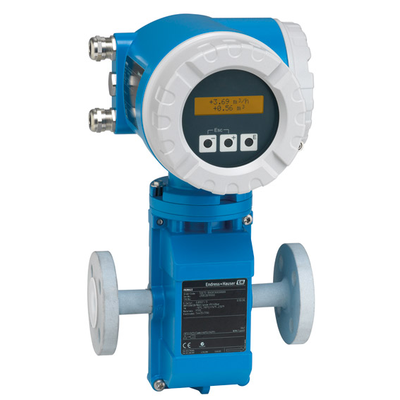

Promag E — стандартный датчик для химической промышленности, обеспечивающий клиентам химической отрасли самое экономичное решение. В сочетании с кнопочным преобразователем Promag 50 прибор Promag 50E обеспечивает высокоточное измерение жидкостей во многих стандартных применениях. Promag 50E выпускается в компактном или раздельном исполнении.
Преимущества
Экономичный датчик: идеальное решение для базовых требований
Энергосберегающее измерение расхода: отсутствие потери давления из-за сужения поперечного сечения трубы
Не требует обслуживания: нет подвижных частей
Быстрая настройка: быстрая установка параметров под конкретное применение
Безопасность эксплуатации: читаемая информация о процессе на дисплее
Полностью соответствует промышленным стандартам: IEC/EN/NAMUR
Области применения
Двунаправленный принцип измерения, не зависящий от давления, плотности, температуры и вязкости
Полностью подходит для базовых применений в химической и технологической промышленности
Особенности прибора
Номинальный диаметр: макс. DN 600 (24") (четырёхпроводное исполнение); номинальный диаметр: макс. DN 200 (8") (двухпроводное исполнение)
Футеровка PTFE
Двухстрочный дисплей с подсветкой и кнопочным управлением
Доступен в компактном или раздельном исполнении
Связь HART, PROFIBUS DP/PA
Инструмент конфигурации модели E+H
Введите модель изделия для конфигурации
Сравнение продуктов
Введите модели изделий для сравнения в поля ниже; можно сравнить до трёх изделий
Техническая документация
Технические характеристики
Документация/Руководства/ПО
Принадлежности/Запчасти
Источник: открытая информация с сайта Endress+Hauser
