Технические данные
СравнитьЖидкости
| Принцип измерения | |
| Product headline | std_productprofile_product_usp_8041. Для базовый вода применения, оптимизированный для ограниченный пространство и пластиковый трубопровод installations. |
| Датчик features | Простой, быстрый центрирующий датчик – innovative корпус конструкция. Энергия‐экономия расход измерение – нет давление loss due до cross секция constriction. Обслуживание‐без – нет moving части. std_productprofile_product_differentiating_tech_features_6675. std_productprofile_product_differentiating_tech_features_6676. std_productprofile_product_differentiating_tech_features_6677. |
| Преобразователь features | Безопасный управление – нет need до открытый устройство due до дисплей с сенсорный управление, background lighting. Время‐экономия локальный управление без дополнительный программное обеспечение и крепёж – интегрированный web сервер. Интегрированный поверка – Heartbeat Технология. Преобразователь корпус изготовленный durable polycarbonate или алюминий. WLAN доступ. Интегрированный данные logger: измеряемый значения мониторинг. |
| Номинальный диаметр диапазон | DN 25...100 1"...4" |
| Смачиваемый материалы | Liner: Polyamide Электроды: 1.4435 (316L) |
| Измеряемый variables | Объём расход, массовый расход |
| Макс.. измерение error | Объём расход: ±0.5 % o.r. ± 1 mm/s (0.04 в/s) |
| Диапазон измерения | 9 до 4700 dm³/мин. (2.5 до 1250 gal/мин.) |
| Макс.. давление процесса | PN 16, Класс 150, 10K |
| Среда температура диапазон | 0 до +60 °C (+32 до +140 °F) |
| температура окружающей среды диапазон | –20 до +60 °C (–4 до +140 °F) |
| Датчик корпус материал | AlSi10Mg, с покрытием Датчик подключение корпус: AlSi10Mg, с покрытием |
| Преобразователь корпус материал | Polycarbonat; AlSi10Mg, с покрытием |
| Степень защиты | Компактный исполнение: IP66/67, тип 4X корпус Датчик удалённый исполнение: IP66/67, тип 4X корпус Преобразователь удалённый исполнение: IP66/67, Тип 4X корпус |
| Дисплей/Управление | 4‐серия с подсветкой дисплей с сенсорный управление (управление от снаружи) Конфигурация через локальный дисплей, web browser и рабочий инструменты возможный |
| Выходы | 3 ouputs: 0‐20 mA/4‐20 mA HART (активный) Импульс/частота/переключатель выход (пассивный) Импульс/частота выход (пассивный) Переключатель выход (пассивный) |
| Inputs | Статус вход |
| Цифровой связь | HART, PROFIBUS DP, EtherNet/IP, Modbus RS485 |
| Питание | AC 100 до 240 V / AC/DC 24 V |
| Опасный зона допуски | cCSAus |
| Product безопасность | CE, C-tick, EAC маркировка |
| Metrological допуски и сертификаты | Калибровка выполняется на аккредитованный калибровка объекты (согласно ISO/IEC 17025), NAMUR |
| Давление допуски и сертификаты | CRN |
| Гигиенический допуски и сертификаты | ACS, KTW-BWGL, NSF 61, WRAS BS 6920 |

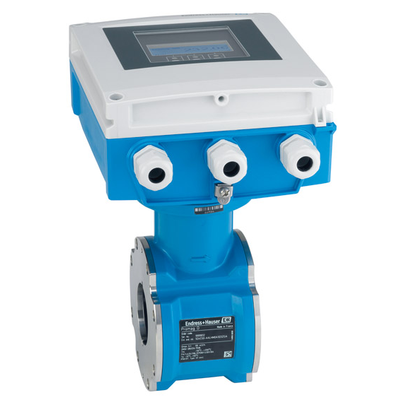

Сэндвич-расходомер Promag D разработан специально для базовых применений в водном хозяйстве с ограниченным пространством. Инновационная конструкция корпуса облегчает адаптацию и быстрое центрирование, а также оптимизирует затраты на монтаж. Promag D 400 оснащён мощным преобразователем, подходит для водоснабжения и водоотведения и существенно сокращает время и затраты. Кроме того, технология Heartbeat обеспечивает надёжное измерение и проверку соответствия.
Преимущества
Простое и быстрое центрирование датчика, инновационная конструкция корпуса
Энергоэффективное измерение расхода — сечение совпадает с трубой, без потери давления
Не требует обслуживания — нет подвижных частей
Безопасная эксплуатация — дисплей с подсветкой, сенсорное управление, не требуется открывать корпус
Локальное управление без дополнительных аппаратных и программных средств — встроенный веб-сервер, экономия времени
Встроенная проверка – Heartbeat Technology
Область применения
Двунаправленный принцип измерения, не зависящий от давления, плотности, температуры и вязкости
Базовые применения в водном хозяйстве: измерение в стеснённых условиях и в пластиковых трубах
Особенности прибора
Малая монтажная длина и небольшой вес прибора
С заземляющим кольцом из нержавеющей стали
Сертифицирован для измерения питьевой воды на международном уровне
Корпус преобразователя из поликарбоната или алюминия
Соединение WLAN
Встроенный регистратор данных для контроля измеренных значений
