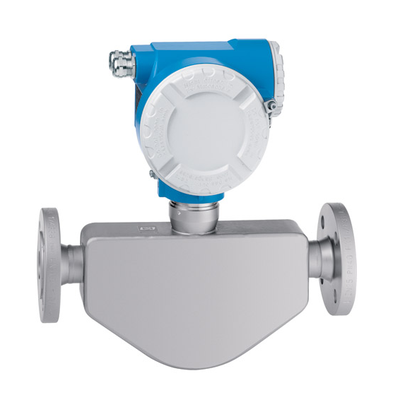

质量流量计 8FE
Datos técnicos
CompararLíquidos
| Principio de medición | Coriolis |
| Product headline | refueling y distribution aplicación caudalímetro con fácil sytem integración. Accurate medición de liquefied petroleum gas en refueling y distribution aplicaciones. |
| Sensor features | Excellent operational seguridad – reliable under extremo ambiente condiciones. Menos proceso medición puntos – multivariable medición (caudal, densidad, temperatura). Espacio‐ahorro instalación – no en/salida run necesidades. Caudal rates hasta 45 000 kg/h (1654 lb/mín.). Volumen caudal calculation según a API de mesa 53. |
| Transmisor features | Fácil operación – reducido a aplicación necesidades. Rápido puesta en marcha – pre‐configured dispositivos. Automático recovery de datos para servicing. Robusto, ultra‐compacto transmisor carcasa. Pulso salida y Modbus RS485. |
| Nominal diámetro rango | DN 8 a 40 (³⁄₈ a 1½") |
| En contacto materiales | Medición tubo: 1.4539 (904L) Conexión: 1.4404 (316/316L) |
| Medido variables | caudal másico, densidad, temperatura, volumen caudal, corregido volumen caudal |
| Máx.. medición error | caudal másico (líquido): ±0.2 % Volumen caudal (líquido): ±0.3 % |
| Rango de medición | 0 a 45 000 kg/h (0 a 1650 lb/mín.) |
| Máx.. presión de proceso | PN 40, Clase 300, 63K |
| Medio temperatura rango | –40 a +125 °C (–40 a +257 °F) |
| temperatura ambiente rango | –40 a +60 °C (–40 a +140 °F) |
| Sensor carcasa material | 1.4301 (304), corrosión resistente |
| Transmisor carcasa material | Polvo‐recubierto die‐fundido aluminio |
| Grado de protección | IP67, tipo 4X envolvente |
| Pantalla/Operación | No local operación Configuración mediante de operación herramientas posible |
| Salidas | Pulso/frecuencia/interruptor salida (pasivo), phase‐shifted pulso |
| Inputs | Ninguno |
| Digital comunicación | Modbus RS485 |
| Alimentación | DC 10 a 30 V AC 20 a 28 V |
| Peligroso zona aprobaciones | ATEX, IECEx, NEC/CEC, FM, CSA, NEPSI, UL |
| Otro aprobaciones y certificados | 3.1 material, calibración realizado en acreditado calibración instalaciones (según ISO/IEC 17025), custody transfer PED, CRN |
| Metrological aprobaciones y certificados | Calibración realizado en acreditado calibración instalaciones (según ISO/IEC 17025), custody transfer |
| Presión aprobaciones y certificados | PED, CRN |
| Material certificados | 3.1 material |
Ventajas
FieldCare para operación y diagnóstico in situ
Consumo energético extremadamente bajo
Diseño monobloque que ahorra espacio
Sistema de medición de doble tubo equilibrado con buena resistencia a las vibraciones
Sin necesidad de tramos rectos de entrada/salida, instalación sencilla
Áreas de aplicación
El principio de medición Coriolis funciona de forma independiente de las propiedades físicas del fluido.
Caudalímetro diseñado específicamente para vehículos de gas licuado de petróleo, adecuado para zonas peligrosas.
Temperatura del fluido de hasta + 125°C (257°F +)
Presión de proceso de hasta 100 bar (1450 psi)
Medición de caudal másico de hasta 750 kg/min (1654 lb/min).
Amplia gama de conexiones a proceso
Homologaciones para zonas peligrosas:
ATEX, FM, CSA
Adecuado para su uso en sistemas MID
