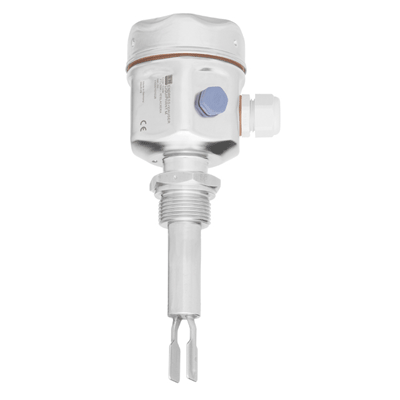

Liquiphant FTL51H音叉限位检测开关，带延伸管，可用于爆炸危险区域，取得各类国际认证。通过3-A、EHEDG、ASME BPE等卫生认证, 特别适用于食品和生命科学行业。FTL51H的功能安全等级达到 SIL2/SIL3，第二道防护确保设备具有最高程度的安全性和可用性。测量值稳定，不受流动、 扰动、气泡、泡沫、振动、固体含量或粘附的影响。
优势
可用于功能安全等级要求SIL2/SIL3的安全系统中，符合 IEC 61508/IEC 61511-1标准
多种过程连接可供选择
配备多种电子插件类型，如NAMUR, 继电器、半导体晶闸管、PFM信号输出，实现与各个过程控制系统的连接
还可选用PROFIBUS PA通讯协议
无需校准：快捷、经济的设备开启模式
无机械活动件、无需维护，无磨损，使用寿命长。可监测叉体破损，保证功能正常
FDA 认证材料(PFA Edlon)
应用领域
电子抛光表面的限位检测开关，适用于各类液体检测。
过程连接：螺纹、法兰和卫生型连接 (卡箍、牛奶接头，无菌，DRD， SMS，Varivent)
温度：-50 ~ +150°C (-58 ~ +302°F)
压力：-1 ~ +64bar (-14.5 ~ +928psi)
传感器材质：316L
国际防爆认证，溢出保护 WHG，SIL，卫生型认证，船级认证
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
来源:Endress+Hauser网站公开信息
技术参数
加入对比密度
| 测量原理 | 振动密度 |
| 特性 / 应用 | 高级设备用于密度测量内卫生型/无菌应用. Focus 食品 & 饮料和寿命 Sciences. 传感器带管道加长高达 3 m (9,85 ft). 模块化外壳或 completely 焊接紧凑型外壳. 宽量程的证书. |
| 供电 / 通信 | 通过密度控制器 FML621 |
| 环境温度 | -40 °C...70 °C (-40...158 °F) |
| 过程温度 | 0...80 °C (32…176 °F) |
| 过程压力 | 0...25 bar (0…362 psi) |
| 接液部件 | 316L |
| 卫生型 | 3 EHEDG |
| 传感器长度 | 短管 (Liquiphant II) 148mm…3000mm (6,00…118") |
| 输出 | 脉冲 |
| 证书 / 认证 | ATEX, FM, CSA C/美国, IEC Ex, TIIS, INMETRO, NEPSI |
| Specialities | 密度/浓度测量内组合带密度控制器 FML621, 表面 finish: 机械抛光 (高达 0.3 µm) |
| 组件 | 密度 Computer FML621 |
点位 / 液体
| 测量原理 | 振动液体 |
| 特性 / 应用 | 高级设备用于点位检测内卫生型/无菌应用. Focus 食品 & 饮料和寿命 Sciences. 管道加长高达 3 m (9,85 ft). 模块化 & completely 焊接外壳方案, 宽量程的证书. |
| Specialities | 堵头和 play functionalities, 表面 finish: 机械或 electro-抛光, 密度/浓度测量, SIL 2/3 按照至 IEC 61508 |
| 供电 / 通信 | PROFIBUS PA, 19 ..253V AC, 10...55V DC-PNP, 19...253V AC 或 19...55V DC 带继电器 DPDT, 8/16mA, NAMUR, PFM |
| 环境温度 | -50 °C...+70 °C (-58 °F...+158 °F) |
| 过程温度 | -50 °C...+150 °C (-58 °F...+302 °F) |
| 过程压力 / 最大耐压 | 真空...64 bar (真空...928 psi) |
| 最小. 密度的介质 | 0.5g/cm³ (0.4g/cm³ 可选) |
| 主要接液部件 | 316L |
| 过程连接 | Threads (用于焊接内适配器): G3/4, G1, 法兰: DN25...DN100, ASME 1"...4", JIS 25...100 |
| 过程连接卫生型 | Tri-卡箍, DIN 11851, DIN11864-1 Ingold, 齐平安装, DRD, SMS1145, Varivent (Varinline) |
| 传感器长度 | 短管 (Liquiphant II) 148mm…3000mm (6,00…118") |
| 通信 | PROFIBUS PA |
| 证书 / 认证 | ATEX, IEC Ex, FM, CSA C/美国, TIIS, INMETRO Ex, NEPSI Ex |
| 安全认证 | Overfill 防护 WHG, SIL 2/ SIL 3 |
| 设计认证 | 检验证书 3.1, EN10204, CoC ASME BPE, 符合性至 cGMP, EU 食品触点材料 (EC) 1935/2004, 美国食品触点材料 FDA CFR 21, CN 食品触点材料 GB 4806, 声明的符合性 ASME B31.3, AD2000, CRN 认证 |
| 卫生型认证 | 3-, EHEDG, CoC-ASME BPE |
| 船舶认证 | GL/ ABS/ DNV |
| 选项 | Customized 设置 (密度) |
| 组件 | FTL325P/FTL375P 接口 PFM FTL325N/FTL375N 接口 NAMUR |
| Successor | FTL63 |
相关型号
| 型号 | 名称 |
|---|---|
| FTL51H-ATE2BC2G6A | 音叉限位检测开关 |
| FTL51H-EEE2DC2G7A | 音叉限位检测开关 |
| FTL51H-GTE2BC5G6C | 音叉限位检测开关 |
| FTL51H-GTE2DCDN6A | 音叉限位检测开关 |
