技术参数
加入对比液体
| 测量原理 | 超声波流量 |
| Product headline | Insertion 米带 Heartbeat 技术和 web 服务器用于水和污水工业. Bidirectional 流量测量的水和污水. |
| 传感器 features | 低 capital investment – 成本-effectiveness increases 带管道直径 (高达 DN 2000/80"). 长-term stable 信号 – 维护无永久安装从外部带联轴器 pads. 过程 transparency – 诊断 capability. Supports 二平行测量 paths. 用于大 diameters: DN 200 至 4000 (8 至 160"). 介质 temperatur: –40 至 +80 °C (–40 至 +176 °F). |
| 变送器 features | 安全操作 – 否 need 至开设备 due 至显示带触摸控制, background lighting. 完整远程访问 – web 服务器. 集成诊断, 验证和监测 – Heartbeat 技术. 变送器外壳制造的 durable polycarbonate 或铝. 远程版本用于壁挂安装. 集成数据 logger: 被测值监测. |
| 公称直径量程 | DN200 至 4000 (8 至 160") |
| 接液材质 | Insertion 系统: 传感器支架 1.4301 (304), 1.4404 (316L) 传感器外壳 1.4301 (304), 1.4404 (316L) |
| 被测 variables | 体积流量, 流量 velocity, Sound velocity |
| 最大. 测量 error | 体积流量: ±2% o.r. above DN200 |
| 测量范围 | 0 至 15 m/s (0 至 50 ft/s) |
| 最大. 过程压力 | N/ |
| 介质温度量程 | –40 至 +80 °C (–40 至 +176 °F) |
| 环境温度量程 | -20 至 60°C (-4 至 140°F) |
| 传感器外壳材料 | N/ |
| 变送器外壳材料 | 壁挂安装式外壳: Polycarbonat; AlSi10Mg, 涂层 |
| 防护等级 | 变送器: IP66/67, 类型 4X 外壳传感器: IP66/67, 类型 4X 外壳, IP68, 类型 6P 外壳 (可选) |
| 显示/操作 | 4‐系列背光显示带触摸控制 (操作从外部) 配置通过就地显示, web browser 和操作工具可选 |
| 输出 | 3 ouputs: 4‐20 mA/4‐20 mA HART (有源) 脉冲/频率/开关输出 (无源) 脉冲/频率/开关输出 (无源) |
| Inputs | 状态输入 |
| 数字通信 | HART |
| 电源 | AC 100 至 240 V / AC/DC 24 V |
| 认证 | cCSAus |
| Product 安全 | CE, C-tick 标记, EAC-标记 |
| Metrological 认证和证书 | 流量计验证验证执行在认可校准设施 (符合 ISO/IEC 17025) Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 |
应用领域

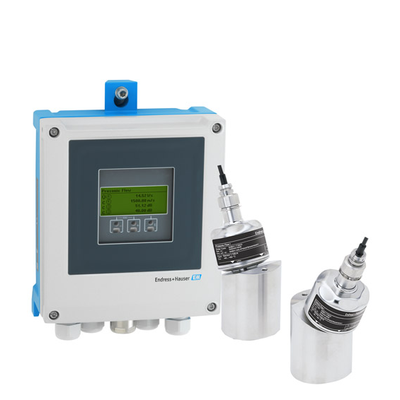

Prosonic Flow I 400结合了插入式传感器和Proline 400变送器的优点，比如Heartbeat Technology心跳技术，实现安全过程监测；支持以太网服务器，安装和操作非常便捷。Prosonic Flow I 400直接在管壁上焊接安装，特别适合配水管网大口径管道应用，以及有固定仪表安装位置要求的项目。
测量不受介质密度和电导率的影响
水和废水的双向流量测量
仪表特点:
支持双声路测量
大口径范围：DN 200...4000 (8...160")
介质温度范围：–40...+80 °C (–40...+176 °F)
变送器外壳：聚碳酸酯或铝，经久耐用
分体型仪表允许墙装
自带数据记录仪：监测测量值
优势
高性价比：管径越大，使用成本越低（最大口径可达DN 4000/160"）
信号长期稳定：免维护，传感器直接接液
过程透明：配备诊断功能
操作安全：背光显示屏触控操作，无需打开仪表
无故障远程访问：支持网页服务器
采用Heartbeat Technology心跳技术：全面自诊断、自监测、自校验
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
测量原理视频
来源:Endress+Hauser网站公开信息
