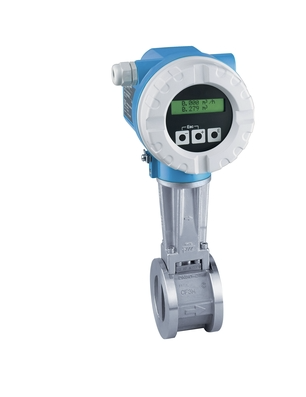

气体、蒸汽和液体的通用体积流量测量。通过内置温度测量，以及读取外部压力测量值(Prowirl 73)，可以计算出蒸汽、水(符合IAPWSIF97 ASME 标准 )、天然气(符合AGA NX-19/AGA8-DC92 detailed method /AGA8 Gross Method 1/SGERG-88 标准)、压缩空气、其他气体和液体的质量流量。
优势
Prowirl 系列传感器历经200000次试验和测试，具
有下列优点：
• 抗振性强、抗温度冲击、适用于污染流体测量、
抗水锤冲击
• 无需维护、无可移动部件、无零点漂移(“生命
周期”标定)
• 软件初始化设置，节约时间和运行成本
扩展应用：
• 单台仪表即可完成饱和蒸汽或液体的质量测量
• 内置流量计算机，基于体积流量测量值和温度测
量值计算质量流量
• 外部压力输入用于过热蒸汽和气体的测量
• 外部温度输入用于热交换测量
应用领域
• 流体温度范围为：–200 ... +400 °C (–328 ... +752 °F)
• 压力等级可达PN 250 / Class 1500
• 传感器自带缩径管，可以选择一级缩径(R型)
或二级缩径(S型)
• 可选双传感器型流量计(Dualsens型)，用于冗余
测量，带两个传感器和两套电子模块
防爆认证：
•ATEX、FM、CSA、TIIS、NEPSI、IEC
•HART、PROFIBUS PA、基金会现场总线(FF)
• 压力设备指令(PED)，SIL-2安全规范
技术参数
加入对比气体
| 测量原理 | |
| Product headline | 空间节省体积流量米用于测量的标准液体 / 气体 / 蒸汽应用流量, 温度探头和流量 computer 内一设备 |
| 公称直径量程 | DN 15...150 1/2"...6" |
| 最大. 测量 error | 体积流量: +/-1.0% |
| 测量范围 | 4.0...5'210m3/h |
| 最大. 过程压力 | PN10...40 CL 150...300 JIS 10...20K |
| 介质温度量程 | -200...+400°C (-328...+752°F) 高达 +450°C / +842°F 按需 |
| 防护等级 | IP 67 NEMA 4x |
| 显示/操作 | 二系列液体 crystal 显示 Push buttons Quick Setup |
| 输出 | 4...20mA 脉冲频率状态 PFM |
| Inputs | 压力输入使用 PROFIBUS PA 或 FOUNDATION Fieldbus |
| 数字通信 | HART PROFIBUS PA FOUNDATION Fieldbus |
| 危险区域认证 | ATEX FM CSA TIIS NEPSI/IEC 按需 |
液体
| 测量原理 | |
| Product headline | 空间节省体积流量米用于测量的标准液体 / 气体 / 蒸汽应用流量, 温度探头和流量 computer 内一设备 |
| 公称直径量程 | DN 15...150 1/2"...6" |
| 最大. 测量 error | +/-0.75% vol. fl.typically +/- 1% 质量 fl. |
| 测量范围 | 0.16...625m3/h |
| 最大. 过程压力 | PN10...40 CL 150...300 JIS 10...20K |
| 介质温度量程 | -200...+400°C (-330 至 +750°F) 高达 +450°C / 842°F 按需 |
| 防护等级 | IP 67 NEMA 4x |
| 显示/操作 | 二系列液体 crystal 显示 Push buttons Quick Setup |
| 输出 | 4...20mA 脉冲频率状态 PFM |
| Inputs | 压力输入使用 PROFIBUS PA, HART 或 FOUNDATION Fieldbus |
| 数字通信 | HART PROFIBUS PA FOUNDATION Fieldbus |
| 危险区域认证 | ATEX FM CSA TIIS NEPSI/IEC 按需 |
蒸汽
| 测量原理 | |
| Product headline | 空间节省体积流量米用于测量的标准液体 / 气体 / 蒸汽应用流量, 温度探头和流量 computer 内一设备 |
| 公称直径量程 | DN 15...150 1/2"...6" |
| 最大. 测量 error | 体积流量: +/-1.0% 质量流量: +/-1.7%-2.3% (saturated 蒸汽) |
| 测量范围 | 4.0...5'210m3/h |
| 最大. 过程压力 | PN10...40 CL 150...300 JIS 10...20K |
| 介质温度量程 | -200...+400°C (-328...+752°F) 高达 +450°C / 842°F 按需 |
| 防护等级 | IP 67 NEMA 4x |
| 显示/操作 | 二系列液体 crystal 显示 Push buttons Quick Setup |
| 输出 | 4...20mA 脉冲频率状态 PFM |
| Inputs | 压力输入使用 PROFIBUS PA 或 FOUNDATION Fieldbus 用于 superheated 蒸汽温度输入使用 HART 用于 delta heat |
| 数字通信 | HART PROFIBUS PA FOUNDATION Fieldbus |
| 危险区域认证 | ATEX FM CSA TIIS NEPSI/IEC 按需 |
服务案例
市政污水处理污水处理厂 · 涡街流量计应用案例
项目背景
市政污水处理客户在污水处理厂环节，长期面临「出水水质监测精度不足、仪表易受污染导致数据漂移，影响达标排放」的困扰，对涡街流量计的稳定性与测量精度提出了更高要求。
解决方案
阿仪科技技术团队结合现场工况，为客户选配了适配的涡街流量计，并完成选型、安装、调试与整定的一站式交付。
实施效果
- 测量精度与响应速度显著提升，数据稳定可靠；
- 仪表适应市政污水处理复杂工况，维护量大幅降低；
- 助力客户实现连续在线监测与降本增效，获得客户高度认可。
食品饮料食品生产线 · 涡街流量计应用案例
项目背景
食品饮料客户在食品生产线环节，长期面临「卫生级测量要求高，在线仪表需耐 CIP/SIP 清洗且精度稳定」的困扰，对涡街流量计的稳定性与测量精度提出了更高要求。
解决方案
阿仪科技技术团队结合现场工况，为客户选配了适配的涡街流量计，并完成选型、安装、调试与整定的一站式交付。
实施效果
- 测量精度与响应速度显著提升，数据稳定可靠；
- 仪表适应食品饮料复杂工况，维护量大幅降低；
- 助力客户实现连续在线监测与降本增效，获得客户高度认可。
化工制药反应釜与储罐 · 涡街流量计应用案例
项目背景
化工制药客户在反应釜与储罐环节，长期面临「介质腐蚀性强、工况复杂，仪表需耐腐蚀且防爆」的困扰，对涡街流量计的稳定性与测量精度提出了更高要求。
解决方案
阿仪科技技术团队结合现场工况，为客户选配了适配的涡街流量计，并完成选型、安装、调试与整定的一站式交付。
实施效果
- 测量精度与响应速度显著提升，数据稳定可靠；
- 仪表适应化工制药复杂工况，维护量大幅降低；
- 助力客户实现连续在线监测与降本增效，获得客户高度认可。
电力能源电厂锅炉与汽机 · 涡街流量计应用案例
项目背景
电力能源客户在电厂锅炉与汽机环节，长期面临「高温高压工况下测量不稳定，维护停机成本高」的困扰，对涡街流量计的稳定性与测量精度提出了更高要求。
解决方案
阿仪科技技术团队结合现场工况，为客户选配了适配的涡街流量计，并完成选型、安装、调试与整定的一站式交付。
实施效果
- 测量精度与响应速度显著提升，数据稳定可靠；
- 仪表适应电力能源复杂工况，维护量大幅降低；
- 助力客户实现连续在线监测与降本增效，获得客户高度认可。
