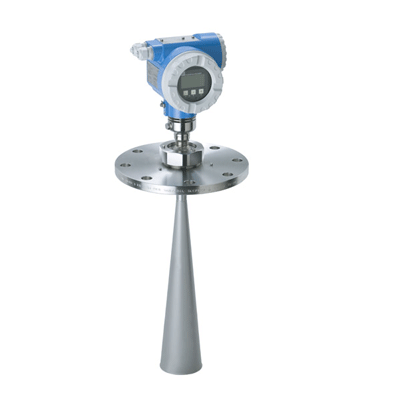

Micropilot FMR540 通过NMi和PTB认证，可用于计量交接和库存控制测量，满足R85和API 3.1B 标准的相关要求。采用抛物面天线的FMR540特别适合距离在40m内任意空间的测量应用；而采用喇叭型天线的FMR540可以在因储罐/安装短管形状无法使用抛物形天线的测量场合使用。Micropilot FMR540采用四线制，HART和24v DC本安型供电，成本经济，安装简便。
优势
精度优于1mm
计量交接应用通过国家级认证(NMi和PTB)
仪表可单独使用，也可通过罐旁指示仪NRF590与储罐液位测量系统集成使用
采用四线制，HART和24v DC本安型供电，成本经济，安装简便。
利用角度调整装置，补偿法兰倾角
通过菜单式的字母数字显示模块，现场操作简便
利用FieldCare操作软件，方便仪表调试、文件建档和故障诊断
应用领域
抛物面天线适合在任意空间使用，测量范围可达40m，为喷嘴贴紧储罐壁的工况提供高度聚焦的测量，4"/直径100；喇叭型天线适用于任意空间使用。
过程连接：法兰
温度范围： -40 至 +200°C (-40 至 +392°F)
压力范围：真空 至 +16bar (真空 至 +232psi)
最大测量范围：40m (131ft)
精度误差：小于 ±1mm
K-波段：26GHz
国际防爆认证, 计量交接认证, WHG溢出保护, SIL
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
技术参数
加入对比连续测量 / 液体
| 测量原理 | 物位雷达 |
| 特性 / 应用 | 喇叭口天线: 高精密测量用于用于 storage tanks 高达 20 m (65ft) 抛物面天线: 高精密测量用于无空间应用高达 40 m (131 ft) |
| 供电 / 通信 | 4-导线 (HART) |
| 频率 | K-band (~26 GHz) |
| 测量精度 | +/- 1 mm |
| 环境温度 | 标准: -40°C...80°C (-40°F...176°F) 用于校准至 regulatory standards: -25°C...60°C (-13°F...131°F) |
| 过程温度 | -40°C...200°C (-40°F...392°F) |
| 过程压力 / 最大耐压 | 喇叭口: 真空...16 bar (232 psi) 抛物面: 真空...6 bar (87 psi) 用途的 UNIflange: 真空...1 bar (14.5 psi) |
| 主要接液部件 | 316L |
| 过程连接 | 喇叭口天线: DN100, DN150 法兰 UNIFlange DN150, DN200, DN250 抛物面天线: UNIflange 带顶部 Target positioner DN200, DN250 用于 dk 值 < 1.9, 触点 Endress+Hauser |
| 通信 | 4...20 mA HART |
| 证书 / 认证 | ATEX, FM, CSA, IEC Ex, NEPSI |
| 应用限制 | 最大测量范围是 dependent 在罐 form 和/或应用 Strong condensate 或 build-向上 formation FMR53x Existing stilling wells 带非-ideal 测量条件 FMR532 |
