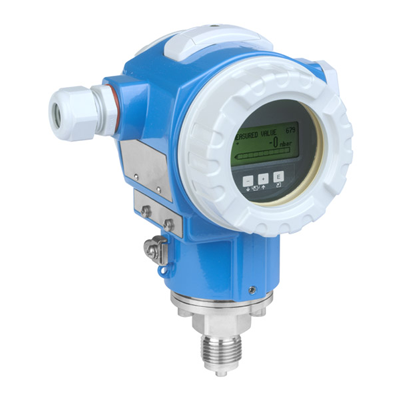

Cerabar PMC71数字式压力变送器采用无油电容式陶瓷测量元件，主要用于过程工业和卫生行业，可测量液体和气体的压力、液位、体积和质量。PMC71使用耐真空陶瓷膜片，确保测量系统高度安全。量程可调，快速设定功能使调试更简单，节省成本和时间。设计符合IEC61508标准，满足SIL2/3功能安全要求。
优势
过载保护——高精度陶瓷传感器 (99.9% Al2O3)。最适用于真空、腐蚀性和研磨性介质。
HistoROM®/M-DAT 记忆存储单元，可回溯仪表设定与测量值
通过TÜV SÜD认证的IEC 61508标准，适用于SIL2/SIL3功能安全等级过程压力监测（最小…最大…范围）
从测量薄膜到电子器件的全面功能监控
快速设置菜单可快速设置基本调试参数，菜单引导式操作，提供高级故障诊断功能
气密引线提供标准的第二道防线
可选安装阀组：并做打压测试
应用领域
双腔室铝或不锈钢 (316L) 外壳
过程连接：始于 1.5" 螺纹, 法兰, 卡箍式或卫生型过程连接
温度范围： -40 至 +150°C (-40 至 +302°F)
压力范围：+100mbar 至 +40bar (+1.5 至 +600psi)
精度范围：±0.05%, "铂金版" ±0.025%
国际防爆认证, WHG溢出保护, SIL, 卫生型认证, 船级认证
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
来源:Endress+Hauser网站公开信息
技术参数
加入对比连续测量 / 液体
| 测量原理 | 绝压和表压压力 |
| 特性 / 应用 | 数字变送器带电容传感器和陶瓷膜片模块化变送器长 term 稳定性 Enhanced 安全通过 self 诊断功能辅助过程安全栅 |
| Specialities | 诊断 functionalities 不同语言内软件 |
| 供电 / 通信 | 4...20mA HART: 10,5...45V DC Ex ia: 10,5...30V DC PROFIBUS PA / FOUNDATION Fieldbus: 9...32V DC |
| 测量精度 | 标准: 0.05% Platinum: 高达 0.025% |
| 长 term 稳定性 | 0,05% 的 URL/年 |
| 环境温度 | -40°C...85°C (-40°F...185°F) |
| 过程温度 | -40°C...150°C (-40°F...302°F) |
| 过程压力 / 最大耐压 | 60bar (900psi) |
| 压力测量范围 | 100mbar...40bar (1.5psi...600psi) |
| 主要接液部件 | Ceraphire 陶瓷合金 C 316L 蒙乃尔 PVDF |
| 过程连接 | Threads 法兰 Tri-卡箍 ISO2852 卫生型连接 |
| 最大测量距离 | 400m (1312ft) H2O |
| 通信 | 4 ... 20 mA HART PROFIBUS PA FOUNDATION Fieldbus |
| 证书 / 认证 | ATEX, FM, CSA C/美国, IEC Ex, JPN Ex, INMETRO, NEPSI, EAC |
| 设计认证 | EN 10204-3.1 |
| 船舶认证 | GL/ ABS |
| 饮用水认证 | NSF |
| 选项 | HistoROM/M-Dat 4-系列数字显示 SS- 或 Aluminiumhousing 分离外壳 |
| Successor | PMC71B |
| 应用限制 | 测量单元: ceramics If pressurized, possibly 用途差压压力测量带二压力 transmitters (电子 dp). Observe ratio 表头压力 : hydrostatic 压力 |
压力
| 测量原理 | 绝压和表压压力 |
| Characteristic | 数字变送器带电容传感器和陶瓷膜片模块化变送器长 term 稳定性 Enhanced 安全通过 self 诊断功能辅助过程安全栅 |
| 供电电压 | 4...20 mA HART 10,5...45V DC (非 Ex): Ex ia: 10,5...30V DC PROFIBUS PA: 9...32 V DC (非 Ex) FOUNDATION Fieldbus: 9...32 V DC (非 Ex) |
| 参考精度 | 标准: 0.05% Platinum: 高达 0.025% |
| 长 term 稳定性 | 0.05 % 的 URL/ 年 0.08 % 的 URL/ 5 年 0.1 % 的 URL/ 10 年 |
| 过程温度 | -20°C...150°C (-4°F...257°F) |
| 环境温度 | -40°C...85°C (-40°F...185°F) |
| 测量单元 | 100 mbar...40 bar (1.5 psi...600 psi) 相对/ 绝压 |
| 最小 calibratable span | 5 mbar (0.075 psi) |
| 真空电阻 | 0 mbar abs. |
| 最大. Turn down | 100:1 |
| 最大. 耐压限制 | 60 bar (900 psi) |
| 过程连接 | 螺纹: G1/2...G2, R1/2, MNPT1/2...MNPT2 法兰: DN25...DN80, ASME 1"...4", JIS 10K |
| 过程连接卫生型 | Tri-卡箍 DIN11851 Varivent N SMS DRD |
| 材料过程膜片 | 陶瓷 |
| 材料垫片 | Viton, EPDM, Chemraz, Kalrez, NBR |
| Fill 流体 | 无, 干测量单元 |
| 材料外壳 | Die-铸造铝, AISI 316L |
| 通信 | 4...20 mA HART PROFIBUS PA FOUNDATION Fieldbus |
| 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, JPN Ex, INMETRO, NEPSI, EAC, UK Ex |
| 设计认证 | EN10204-3.1 |
| 卫生型认证 | 3, EHEDG |
| 船舶认证 | GL/ ABS |
| 饮用水认证 | NSF |
| Specialities | 诊断功能 |
| Successor | PMC71B |
相关型号
| 型号 | 名称 |
|---|---|
| PMC71-5AA1C3GABAA | 压力变送器 |
| PMC71-5CC1P2A3DAA+Z1 | 压力变送器 |
| PMC71-ABA1CB1GAAA | 压力变送器 |
| PMC71-ABA1CEGPAAA | 压力变送器 |
| PMC71-ABA1P1RDAAA | 压力变送器 |
| PMC71-ABA1P2GAAAA | 压力变送器 |
| PMC71-ABA1S2GAAAA | 压力变送器 |
| PMC71-UBA1PBGHBA2 | 压力变送器 |
| PMC71-UBA1PBGHBAZ | 压力变送器 |
