如果需要陶瓷传感器的，请采用PMC51。
Cerabar PMP51数字式压力变送器采用金属膜片，主要用于过程工业和卫生行业液体或气体的压力、液位、体积和质量测量。PMP51专为高压测量场合设计，最高工作压力可达400bar。量程可调，快速设定功能节省成本和时间。符合IEC61508和IEC 61511标准，满足SIL2功能安全要求。
优势
即使在过程温度变化的工况下，仍能进行精确的测量
优良的重复性和长期的稳定性
过程压力监测适用于SIL2标准，获得IEC 61508和IEC 61511认证
模块化设计，测量差压、静压和压力（Deltabar M - Deltapilot M - Cerabar M).如可更换的显示模块和主电子模块。
简单安全的菜单引导式操作模式：可使用现场显示模块进行操作；或通过4-20 mA HART、PROFIBUS PA、 FOUNDATION Fieldbus通讯方式远程操作。
可选安装阀组：并做打压测试
应用领域
单腔室铝或不锈钢 (316L) 外壳
过程链接：螺纹，法兰或卫生型连接
温度范围：-40 至 +130°C (-40 至 +266°F), 150°C (302°F) 可用1小时
压力范围：+400mbar 至 +400bar (+15 至 +6,000psi)
精度误差：±0.15%，"铂金版" ±0.075%
国际防爆保护认证，SIL，卫生型认证，船级认证
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
来源:Endress+Hauser网站公开信息
技术参数
加入对比连续测量 / 液体
| 测量原理 | 绝压和表压压力 |
| 特性 / 应用 | Smart 和 reliable 压力变送器, 带压阻测量单元和金属焊接过程隔离膜片 |
| 供电 / 通信 | 4 ..20 mA HART: 11,5...45 V DC Ex ia: 11,5...30 V DC PROFIBUS PA FOUNDATION Fieldbus |
| 测量精度 | 标准 0.1% Platinum 0.075% |
| 长 term 稳定性 | < 0,1% von URL/ 年 0,2% 的 URL/ 5 年 0,25% 的 URL/ 10 年 |
| 环境温度 | -40°C...85°C (-40°F...185°F) |
| 过程温度 | -40°C...130°C (-40°F...266°F) |
| 过程压力 / 最大耐压 | 600 bar (9000 psi) |
| 压力测量范围 | 1 bar...400 bar (15 psi...6000 psi) |
| 主要接液部件 | 316L |
| 过程连接 | Threads 法兰 (DIN, ASME, JIS) 卫生型连接 Tri-卡箍 ISO2852 |
| 最大测量距离 | 4000 m (13.123 ft) H2O |
| 通信 | 4...20 mA HART PROFIBUS PA FOUNDATION Fieldbus IO-Link |
| 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, INMETRO, NEPSI |
| 安全认证 | SIL |
| 设计认证 | EN 10204-3.1 NACE MR0175, MR0103 AD2000 |
| 卫生型认证 | 3, EHEDG CoC ASME-BPE |
| 船舶认证 | GL/ ABS/ LR/ BV/ DNV |
| 饮用水认证 | NSF |
| 选项 | 就地显示 |

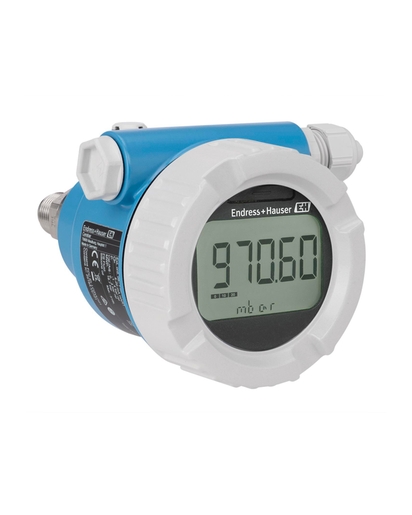

| Successor | PMP51B |
| 应用限制 | 测量单元: 金属焊接 If pressurized, possibly 用途差压压力 meas-urement 带二压力 transmitters (电子 dp). Observe ratio 表头压力 : hydrostatic 压力 |
压力
| 测量原理 | 绝压和表压压力 |
| Characteristic | Smart 和 reliable 压力变送器, 带压阻测量单元和金属焊接过程隔离膜片 |
| 供电电压 | 4...20mA HART 11,5...45V DC (非 Ex): Ex ia: 11,5...30V DC PROFIBUS PA: 9...32 V DC (非 Ex) FOUNDATION Fieldbus: 9...32 V DC (非 Ex) |
| 参考精度 | 标准 0.1% Platinum 0.075% |
| 长 term 稳定性 | 0.1% 的 URL/年 0.2% 的 URL/ 5 年 0.25% 的 URL/ 10 年 |
| 过程温度 | -40°C...+130°C (-40°F...+266°F +150°C 用于 1h (+302°F 用于 1h) |
| 环境温度 | -40°C...+85°C (-40°F...+185°F) |
| 测量单元 | 400mbar...400bar (5.8 psi...6000psi) 相对/ 绝压 |
| 最小 calibratable span | 20 mbar (0.3 psi) |
| 真空电阻 | 10 mbar (0.15 psi) |
| 最大. Turn down | 20:1 |
| 最大. 耐压限制 | 600bar (9000psi) |
| 过程连接 | 螺纹: G1/2...G2, MNPT1/2...MNPT2 法兰: DN25...DN80, ASME 1 1/2"...4", |
| 过程连接卫生型 | Tri-卡箍 DIN11851 NEUMO Varivent N SMS DRD |
| 材料过程膜片 | 316L, AlloyC, 铑>金 |
| 材料垫片 | 无, 测量单元焊接 |
| Fill 流体 | 硅胶油, Inert 油 |
| 材料外壳 | Die-铸造铝, AISI 316L |
| 通信 | 4...20 mA 4...20 mA HART PROFIBUS PA FOUNDATION Fieldbus IO-Link |
| 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, INMETRO, NEPSI, UK Ex |
| 安全认证 | SIL |
| 设计认证 | EN10204-3.1 NACE MR0175 |
| 卫生型认证 | 3, EHEDG CoC ASME-BPE |
| 船舶认证 | GL/ ABS/ LR/ BV/ DNV |
| 饮用水认证 | NSF |
| Successor | PMP51B |

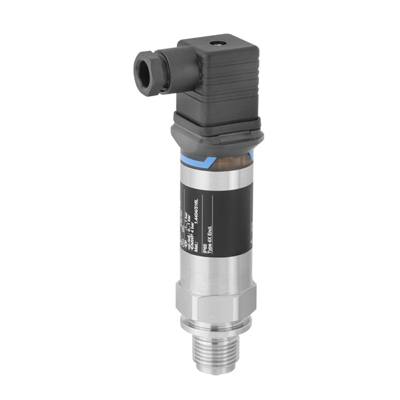

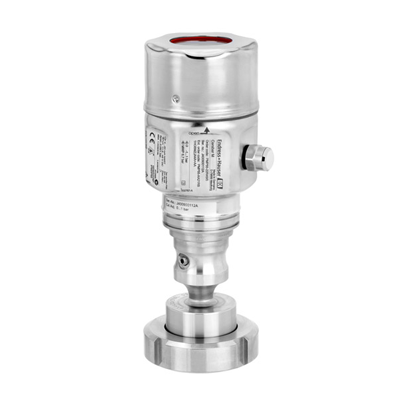

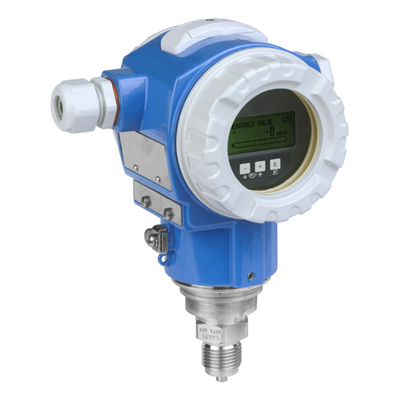

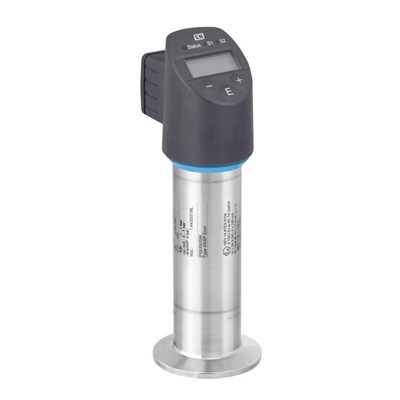

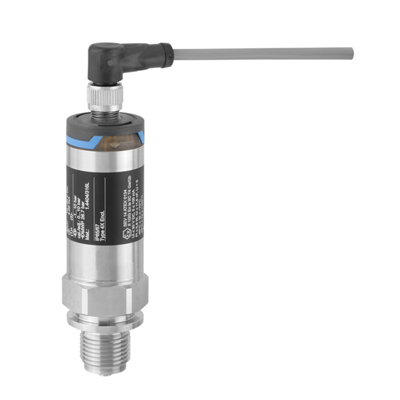

相关型号
