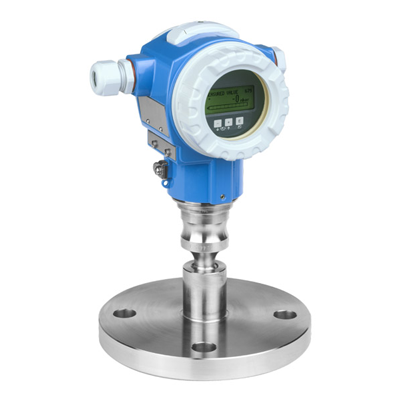

Ceraba PMP75数字压力变送器采用金属膜片密封，主要用于过程工业和卫生行业，可用于测量液体或气体的压力、液位、体积和质量。变送器适用于高温、高压场合，温度范围可从-70至400 °C。测量范围可调，可快速设置，节省成本和时间。设计符合IEC61508标准SIL2/3功能安全系统。
优势
大量、多种隔膜密封材料和过程连接
HistoROM®/M-DAT 记忆存储单元，可回溯仪表设定与测量值
根据IEC 61508开发与设计，适用于SIL2/3安全系统（最小，最大，范围）
从测量薄膜到电子器件的过载保护与功能监控
快速设置菜单可快速设置基本调试参数，菜单引导式操作，提供高级故障诊断功能。拥有无缝、独立的系统集成(HART/PA/FF)
气密引线提供标准的第二道防线
全新TempC膜片，最小化温度的影响，恢复时间短
应用领域
双腔室铝或不锈钢 (316L) 外壳
过程链接：螺纹，法兰或卫生型连接
温度范围：-70 至 +400°C (-94 至 +752°F)
压力范围：+100mbar 至 +400bar (+1.5 至 +5.800psi)
精度误差：±0.075%
国际防爆保护认证，WHG过溢防护，EN 10204-3.1，海上认证，3A认证
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
来源:Endress+Hauser网站公开信息
技术参数
加入对比连续测量 / 液体
| 测量原理 | 绝压和表压压力 |
| 特性 / 应用 | 数字变送器带压阻传感器和膜片密封模块化变送器长 term 稳定性最小油体积 Enhanced 安全通过 self 诊断功能辅助过程安全栅 |
| Specialities | 诊断 functionalities 不同语言内软件 |
| 供电 / 通信 | 4...20mA HART: 10,5...45V DC Ex ia: 10,5...30V DC PROFIBUS PA / FOUNDATION Fieldbus: 9...32V DC |
| 测量精度 | 0,075% + influence 的膜片密封 |
| 长 term 稳定性 | 0,05% 的 URL/年 |
| 环境温度 | -50°C...85°C (-58°F...185°F) |
| 过程温度 | -70°C...400°C (-94°F...752°F) |
| 过程压力 / 最大耐压 | 1050bar (15,200psi) |
| 压力测量范围 | 400 mbar...400 bar (5.8 psi...6000 psi) |
| 主要接液部件 | 合金 C276 316L 蒙乃尔钽 PTFE-箔 |
| 过程连接 | Threads 法兰 (DIN, ASME, JIS) 带齐平膜片 Tri-卡箍 ISO02852 卫生型连接 |
| 最大测量距离 | 7000m (22.966ft) H2O |
| 通信 | 4...20 mA HART PROFIBUS PA FOUNDATION Fieldbus |
| 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, JPN Ex, INMETRO, NEPSI, EAC |
| 安全认证 | SIL |
| 设计认证 | EN 10204-3.1 NACE MR0175, MR0103 |
| 卫生型认证 | 3, EHEDG |
| 船舶认证 | GL/ ABS |
| 选项 | HistoROM/M-Dat 4-系列数字显示 SS- 或 Aluminiumhousing 分离外壳 |
| Successor | PMP71B |
| 应用限制 | 测量单元: 金属焊接 If pressurized, possibly 用途差压压力 meas-urement 带二压力 transmitters (电子 dp). Observe ratio 表头压力 : hydrostatic 压力 |
压力
| 测量原理 | 绝压和表压压力 |
| Characteristic | 数字变送器带压阻传感器和膜片密封模块化变送器长 term 稳定性 Enhanced 安全通过 self 诊断功能可选带膜片密封件和 advanced condensation 电阻 (Contite) 功能直观和 clear wizard 用于调试防护试验和验证. |
| 供电电压 | 4...20 mA HART 10,5…35V DC (非 Ex, Exd, Ex e): Ex ia: 10,5...30V DC PROFINET 带 Ethernet-APL 9,6…15V DC PROFIBUS PA: 9...32 V DC (非 Ex, Ex d, Exe) 9…24V DC (Ex i) |
| 参考精度 | 标准: bis 0,05 % Platinum: bis 0,025 % |
| 长 term 稳定性 | 0,05 % von URL/ Jahr 0,07 % von URL/ 5 Jahre 0,10 % von URL/ 10 Jahre |
| 过程温度 | 标准: -40°C…+125°C Druckmittler: -70°C...+250°C |
| 环境温度 | -40°C...85°C (-58°F...185°F) |
| 测量单元 | 100 mbar…100 bar (1.5 psi…1500 psi) 相对/ 绝压 |
| 最小 calibratable span | 5 mbar (0.075 psi) |
| 真空电阻 | 5 mbar (0.075 psi) |
| 最大. Turn down | 100:1 |
| 最大. 耐压限制 | 400 bar (6.000 psi) |
| 过程连接 | 螺纹: G1/2...G2,MNPT1/2...MNPT2 法兰: DN25…DN80, NPS 1"…3" 膜片密封 |
| 过程连接卫生型 | Tri-卡箍 DIN11851 DIN11864 NEUMO Varivent SMS DRD Anderson 卫生型罐 spud 通用适配器 |
| 材料过程膜片 | 316L AlloyC |
| 材料垫片 | 无, 膜片焊接 |
| Fill 流体 | 硅胶油, Synthetic 油, Vegetable 油, 高温度油, |
| 材料外壳 | 铝, 316L 卫生 |
| 通信 | 4…20mA 4...20 mA HART PROFIBUS PA PROFINET mit Ethernet-APL Bluetooth® drahtlose Technologie und 应用 (可选) |
| 证书 / 认证 | ATEX, CAN/美国, IEC Ex, JPN Ex,KC Ex, INMETRO, NEPSI, UK Ex |
| 安全认证 | SIL |
| 设计认证 | EN10204-3.1 |
| 卫生型认证 | CoC ASME-BPE cGMP 3 EHEDG |
| 饮用水认证 | Trinkwasserzulassungen KTW NSF |
| Specialities | Heartbeat Technologie, Bluetooth® Bedienung und Wartung mit der SmartBlue 应用, LED- Modul, RFID-标签 zur einfachen Identifikation, "堵头和 play" Funktionen, HistoROM |
| Successor | PMP63B |
相关型号
| 型号 | 名称 |
|---|---|
| PMP75-HBA1M21B31AU | 压力变送器 |
