技术参数
加入对比连续测量 / 液体
| 测量原理 | 绝压和表压压力 |
| 特性 / 应用 | 压力变送器带金属过程膜片. 可选带膜片密封件. 设备 health 验证无过程 interruptions. 直观和 clear wizards 用于调试, 防护试验和验证. |
| Specialities | Heartbeat 技术, Bluetooth® 操作和维护 SmartBlue 应用, LED 模块, RFID 标签用于简便标识, 堵头和 play functionalities, HistoROM |
| 供电 / 通信 | Ex d, Ex e, 非-Ex: 10.5...35V DC Ex i: 10.5...30V DC |
| 测量精度 | 标准: 高达 0.05 % Platinum: 高达 0.025 % |
| 长 term 稳定性 | 0.05 % 的 URL/ 年 0.07 % 的 URL/ 5 年 0.10 % 的 URL/ 10 年 |
| 环境温度 | -60°C...+80°C (-76°F...+185°F) |
| 过程温度 | 标准: -40°C…+125°C (-40°F…+257°F) 膜片密封: -40°C...+400°C (-40°F...+752°F) |
| 过程压力 / 最大耐压 | 700 bar (10,500 psi) |
| 压力测量范围 | 400 mbar...700 bar (1.5 psi...10,500 psi) |
| 主要接液部件 | 316L, AlloyC, Tantal, 蒙乃尔, PTFE, 金 |
| 过程连接 | 螺纹: G1/2...G2, R1/2, MNPT3/4...MNPT2, FNPT1/2, R1/2 法兰: DN25...DN100, NPS 1"...4" Pancake: 2"...4", DN50...DN100 |
| 最大测量距离 | 7000 m (22,966 ft) H2O |
| 通信 | 4...20 mA HART PROFIBUS PA PROFINET 带 Ethernet-APL Bluetooth® wireless 技术和应用 (可选) |
| 证书 / 认证 | ATEX, IEC Ex, CSA C/美国, NEPSI |
| 安全认证 | SIL |
| 设计认证 | EN 10204-3.1 NACE MR0175, NACE MR0103 |
| 饮用水认证 | NSF |
| Metrological 认证和证书 | MID |
| 选项 | 触摸控制显示膜片密封 |
| 应用限制 | 测量单元: 金属焊接 If pressurized, possibly 用途差压压力测量带二压力 transmitters (电子 dp). Observe ratio 表头压力: hydrostatic 压力 |
压力
| 测量原理 | 绝压和表压压力 |
| Characteristic | 压力变送器带金属过程膜片. 可选带膜片密封件. 设备 health 验证无过程 interruptions. 直观和 clear wizards 用于调试, 防护试验和验证. |
| 供电电压 | 4...20 mA HART Ex d, Ex e, 非-Ex: 10.5...35V DC : Ex i: 10.5...30V DC |
| 参考精度 | 标准: 高达 0.05 % Platinum: 高达 0.025 % |
| 长 term 稳定性 | 0.05 % 的 URL/ 年 0.07 % 的 URL/ 5 年 0.10 % 的 URL/ 10 年 |
| 过程温度 | 标准: -40°C…+125°C (-40°F…+257°F) 膜片密封: -70°C...+400°C (-94°F...+752°F) |
| 环境温度 | -60°C...+80°C (-76°F...+185°F) |
| 测量单元 | 400 mbar...700 bar (6 psi...10,500 psi) |
| 最小 calibratable span | 5 mbar (0.075 psi) |
| 真空电阻 | 标准:10 mbar (0.145 psi) 膜片密封: 50 mbar (0.725 psi) |
| 最大. Turn down | 100:1 |
| 最大. 耐压限制 | 1,050 bar (15,750 psi) |
| 过程连接 | 螺纹: G1/2...G2, R1/2, MNPT3/4...MNPT2, FNPT1/2, R1/2 法兰: DN25...DN100, NPS 1"...4" Pancake: 2"...4", DN50...DN100 |
| 材料过程膜片 | 316L, AlloyC, Tantal, 蒙乃尔, PTFE, 金 |
| 材料垫片 | PTFE |
| Fill 流体 | 硅胶油, Inert 油, Vegetable 油, 高/ 低温度油 |
| 材料外壳 | 铝, 316L |
| 通信 | 4...20 mA HART PROFINET 带 Ethernet-APL Bluetooth® wireless 技术和应用 (可选) |
| 证书 / 认证 | ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex |
| 安全认证 | SIL |
| 设计认证 | EN10204-3.1, NACE MR0103, NACE MR0175 |
| 饮用水认证 | NSF |
| Specialities | Heartbeat 技术, Bluetooth® 操作和维护 SmartBlue 应用, LED 模块, RFID 标签用于简便标识, 堵头和 play functionalities, HistoROM |

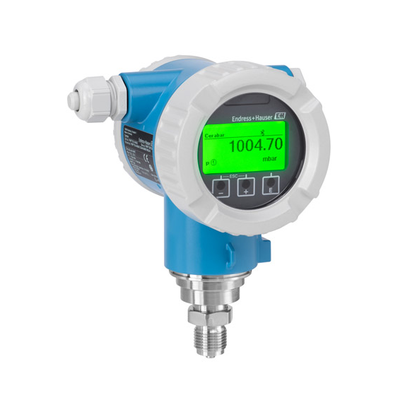

PMP71B是新一代Cerabar变送器的成员之一。变送器坚固耐用，采用安全Bluetooth蓝牙连接，使用移动设备，安装app，即可远程操控仪表。
软件的使用十分简单。操作向导直观明了，引导用户逐步完成仪表设置、功能安全测试和验证测试。
Heartbeat Technology心跳技术提供自校验和自监控功能，能够检测出过程异常，比如回路参数变化。
优势
采用Heartbeat Technology心跳技术，无需中断生产过程即可验证仪表健康状况。
清晰标识仪表状况，一旦出现诊断信息，仪表立即从绿色切换至红色显示
减小系统故障发生几率，零错误的SIL调试和引导式仪表功能安全测试
使用SmartBlue App无线远程控制生产区域内的设备
应用领域
最大适用压力700 bar (10500 psi)
采用隔膜密封系统的仪表的最高耐温400°C (752 °F)
最高测量精度为+/- 0.025%
