Технические данные
СравнитьПлотность
| Принцип измерения | Кориолисовый |
| Product Headline | Расходомер с minimized всего стоимость ownership, как удалённый исполнение с до 4 I/Os. Accurate измерение жидкости и газы для широкий диапазон стандартный применения. |
| Датчик features | Стоимость‐эффективный – мульти‐назначение устройство; alternative до conventional volumetric flowmeters. Меньше процесс измерение точки – многопараметрический измерение (расход, плотность, температура). Пространство‐экономия установка – нет в-/выход run потребности. Компактный двойной-труба датчик. Среда температура до +150 °C (+302 °F). давление процесса до 100 bar (1450 psi). |
| Преобразователь features | Полный доступ до процесс и диагностика информация – многочисленный, свободно комбинируемый I/Os и fieldbuses. Уменьшенный сложность и разнообразие – свободно конфигурируемый I/O функциональность. Интегрированный поверка – Heartbeat Технология. Удалённый исполнение с до 4 I/Os. С подсветкой дисплей с сенсорный управление и WLAN доступ. Стандартный кабель between датчик и преобразователь. |
Плотность/Концентрация
| Принцип измерения | Кориолисовый |
| Product headline | Расходомер с minimized всего стоимость ownership, как удалённый исполнение с до 4 I/Os. Accurate измерение жидкости и газы для широкий диапазон стандартный применения. |
| Датчик features | Стоимость‐эффективный – мульти‐назначение устройство; alternative до conventional volumetric flowmeters. Меньше процесс измерение точки – многопараметрический измерение (расход, плотность, температура). Пространство‐экономия установка – нет в-/выход run потребности. Компактный двойной-труба датчик. Среда температура до +150 °C (+302 °F). давление процесса до 100 bar (1450 psi). |
| Преобразователь features | Полный доступ до процесс и диагностика информация – многочисленный, свободно комбинируемый I/Os и fieldbuses. Уменьшенный сложность и разнообразие – свободно конфигурируемый I/O функциональность. Интегрированный поверка – Heartbeat Технология. Удалённый исполнение с до 4 I/Os. С подсветкой дисплей с сенсорный управление и WLAN доступ. Стандартный кабель between датчик и преобразователь. |
| Номинальный диаметр диапазон | DN 8 до 80 (⅜ до 3") |
| Смачиваемый материалы | Измерение труба: 1.4539 (904L) Подключение: 1.4404 (316/316L) |
| Измеряемый variables | массовый расход, плотность, температура, объём расход, скорректированный объём расход, эталонный плотность, концентрация |
| Макс.. измерение error | массовый расход (жидкость): ±0.15 % (стандартный), ±0.10 % (опция) Объём расход (жидкость): ±0.15 % массовый расход (газ): ±0.50 % Плотность (жидкость): ±0.0005 g/cm³ |
| Диапазон измерения | 0 до 180 000 kg/h (0 до 6615 lb/мин.) |
| Макс.. давление процесса | PN 100, Класс 600, 63K |
| Среда температура диапазон | –40 до +150 °C (–40 до +302 °F) |
| температура окружающей среды диапазон | Стандартный: –40 до +60 °C (–40 до +140 °F) Опция: –50 до +60 °C (–58 до +140 °F) |
| Датчик корпус материал | 1.4301 (304), коррозия стойкий Датчик подключение корпус (стандартный): AlSi10Mg, с покрытием Датчик подключение корпус (опция): 1.4301 (304); 1.4404 (316L) |
| Преобразователь корпус материал | AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогичный до 316L; Polycarbonat |
| Степень защиты | Датчик удалённый исполнение (стандартный): IP66/67, тип 4X корпус Датчик удалённый исполнение (опция): IP69. Преобразователь удалённый исполнение: IP66/67, Тип 4X корпус |
| Дисплей/Управление | 4-серия с подсветкой дисплей с сенсорный управление (управление от снаружи) Конфигурация через локальный дисплей и рабочий инструменты возможный |
| Выходы | 4 выходы: 4-20 mA HART (активный/пассивный) 4-20 mA WirelessHART 4-20 mA (активный/пассивный) Импульс/частота/переключатель выход (активный/пассивный) Двойной импульс выход (активный/пассивный) Реле выход |
| Inputs | Статус вход 4-20 mA вход |
| Цифровой связь | HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP свыше Ethernet-APL, PROFINET, PROFINET свыше Ethernet-APL, Ethernet/IP, OPC-UA |
| Питание | DC 24 V AC 100 до 230 V AC 100 до 230 V / DC 24 V (не-опасный зона) |
| Опасный зона допуски | ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC |
| Product безопасность | CE, C-tick, EAC маркировка |
| Функциональный безопасность | Функциональный безопасность согласно до IEC 61508, применимый в безопасность-relevant применения в соответствии с IEC 61511 |
| Metrological допуски и сертификаты | Калибровка выполняется на аккредитованный калибровка объекты (согласно ISO/IEC 17025) Heartbeat Технология соответствует с требования для измерение прослеживаемость согласно до ISO 9001:2015 – Секция 7.1.5.2 (TÜV SÜD аттестация) |
| Морской допуски и сертификаты | LR допуск, DNV допуск, ABS допуск, BV допуск, CCS допуск |
| Давление допуски и сертификаты | PED, CRN |
| Материал сертификаты | 3.1 материал |
| Гигиенический допуски и сертификаты | 3-, EHEDG, cGMP |
Газ
| Принцип измерения | Кориолисовый |
| Product headline | Расходомер с minimized всего стоимость ownership, как удалённый исполнение с до 4 I/Os. Accurate измерение жидкости и газы для широкий диапазон стандартный применения. |
| Датчик features | Стоимость‐эффективный – мульти‐назначение устройство; alternative до conventional volumetric flowmeters. Меньше процесс измерение точки – многопараметрический измерение (расход, плотность, температура). Пространство‐экономия установка – нет в-/выход run потребности. Компактный двойной-труба датчик. Среда температура до +150 °C (+302 °F). давление процесса до 100 bar (1450 psi). |
| Преобразователь features | Полный доступ до процесс и диагностика информация – многочисленный, свободно комбинируемый I/Os и fieldbuses. Уменьшенный сложность и разнообразие – свободно конфигурируемый I/O функциональность. Интегрированный поверка – Heartbeat Технология. Удалённый исполнение с до 4 I/Os. С подсветкой дисплей с сенсорный управление и WLAN доступ. Стандартный кабель between датчик и преобразователь. |
| Номинальный диаметр диапазон | DN 8 до 80 (⅜ до 3") |
| Смачиваемый материалы | Измерение труба: 1.4539 (904L) Подключение: 1.4404 (316/316L) |
| Измеряемый variables | массовый расход, плотность, температура, объём расход, скорректированный объём расход, эталонный плотность, концентрация |
| Макс.. измерение error | массовый расход (жидкость): ±0.15 % (стандартный), ±0.10 % (опция) Объём расход (жидкость): ±0.15 % массовый расход (газ): ±0.50 % Плотность (жидкость): ±0.0005 g/cm³ |
| Диапазон измерения | 0 до 180 000 kg/h (0 до 6615 lb/мин.) |
| Макс.. давление процесса | PN 100, Класс 600, 63K |
| Среда температура диапазон | –40 до +150 °C (–40 до +302 °F) |
| температура окружающей среды диапазон | Стандартный: –40 до +60 °C (–40 до +140 °F) Опция: –50 до +60 °C (–58 до +140 °F) |
| Датчик корпус материал | 1.4301 (304), коррозия стойкий Датчик подключение корпус (стандартный): AlSi10Mg, с покрытием Датчик подключение корпус (опция): 1.4301 (304); 1.4404 (316L) |
| Преобразователь корпус материал | AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогичный до 316L; Polycarbonat |
| Степень защиты | Датчик удалённый исполнение (стандартный): IP66/67, тип 4X корпус Датчик удалённый исполнение (опция): IP69. Преобразователь удалённый исполнение: IP66/67, Тип 4X корпус |
| Дисплей/Управление | 4-серия с подсветкой дисплей с сенсорный управление (управление от снаружи) Конфигурация через локальный дисплей и рабочий инструменты возможный |
| Выходы | 4 выходы: 4-20 mA HART (активный/пассивный) 4-20 mA WirelessHART 4-20 mA (активный/пассивный) Импульс/частота/переключатель выход (активный/пассивный) Двойной импульс выход (активный/пассивный) Реле выход |
| Inputs | Статус вход 4-20 mA вход |
| Цифровой связь | HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP свыше Ethernet-APL, PROFINET, PROFINET свыше Ethernet-APL, Ethernet/IP, OPC-UA |
| Питание | DC 24 V AC 100 до 230 V AC 100 до 230 V / DC 24 V (не-опасный зона) |
| Опасный зона допуски | ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC |
| Product безопасность | CE, C-tick, EAC маркировка |
| Функциональный безопасность | Функциональный безопасность согласно до IEC 61508, применимый в безопасность-relevant применения в соответствии с IEC 61511 |
| Metrological допуски и сертификаты | Калибровка выполняется на аккредитованный калибровка объекты (согласно ISO/IEC 17025) Heartbeat Технология соответствует с требования для измерение прослеживаемость согласно до ISO 9001:2015 – Секция 7.1.5.2 (TÜV SÜD аттестация) |
| Морской допуски и сертификаты | LR допуск, DNV допуск, ABS допуск, BV допуск, CCS допуск |
| Давление допуски и сертификаты | PED, CRN |
| Материал сертификаты | 3.1 материал |
| Гигиенический допуски и сертификаты | 3-, EHEDG, cGMP |
Жидкости
| Принцип измерения | Кориолисовый |
| Product headline | Расходомер с minimized всего стоимость ownership, как удалённый исполнение с до 4 I/Os. Accurate измерение жидкости и газы для широкий диапазон стандартный применения. |
| Датчик features | Стоимость‐эффективный – мульти‐назначение устройство; alternative до conventional volumetric flowmeters. Меньше процесс измерение точки – многопараметрический измерение (расход, плотность, температура). Пространство‐экономия установка – нет в-/выход run потребности. Компактный двойной-труба датчик. Среда температура до +150 °C (+302 °F). давление процесса до 100 bar (1450 psi). |
| Преобразователь features | Полный доступ до процесс и диагностика информация – многочисленный, свободно комбинируемый I/Os и fieldbuses. Уменьшенный сложность и разнообразие – свободно конфигурируемый I/O функциональность. Интегрированный поверка – Heartbeat Технология. Удалённый исполнение с до 4 I/Os. С подсветкой дисплей с сенсорный управление и WLAN доступ. Стандартный кабель between датчик и преобразователь. |
| Номинальный диаметр диапазон | DN 8 до 80 (⅜ до 3") |
| Смачиваемый материалы | Измерение труба: 1.4539 (904L) Подключение: 1.4404 (316/316L) |
| Измеряемый variables | массовый расход, плотность, температура, объём расход, скорректированный объём расход, эталонный плотность, концентрация |
| Макс.. измерение error | массовый расход (жидкость): ±0.15 % (стандартный), ±0.10 % (опция) Объём расход (жидкость): ±0.15 % массовый расход (газ): ±0.50 % Плотность (жидкость): ±0.0005 g/cm³ |
| Диапазон измерения | 0 до 180 000 kg/h (0 до 6615 lb/мин.) |
| Макс.. давление процесса | PN 100, Класс 600, 63K |
| Среда температура диапазон | –40 до +150 °C (–40 до +302 °F) |
| температура окружающей среды диапазон | Стандартный: –40 до +60 °C (–40 до +140 °F) Опция: –50 до +60 °C (–58 до +140 °F) |
| Датчик корпус материал | 1.4301 (304), коррозия стойкий Датчик подключение корпус (стандартный): AlSi10Mg, с покрытием Датчик подключение корпус (опция): 1.4301 (304); 1.4404 (316L) |
| Преобразователь корпус материал | AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогичный до 316L; Polycarbonat |
| Степень защиты | Датчик удалённый исполнение (стандартный): IP66/67, тип 4X корпус Датчик удалённый исполнение (опция): IP69. Преобразователь удалённый исполнение: IP66/67, Тип 4X корпус |
| Дисплей/Управление | 4-серия с подсветкой дисплей с сенсорный управление (управление от снаружи) Конфигурация через локальный дисплей и рабочий инструменты возможный |
| Выходы | 4 выходы: 4-20 mA HART (активный/пассивный) 4-20 mA WirelessHART 4-20 mA (активный/пассивный) Импульс/частота/переключатель выход (активный/пассивный) Двойной импульс выход (активный/пассивный) Реле выход |
| Inputs | Статус вход 4-20 mA вход |
| Цифровой связь | HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP свыше Ethernet-APL, PROFINET, PROFINET свыше Ethernet-APL, Ethernet/IP, OPC-UA |
| Питание | DC 24 V AC 100 до 230 V AC 100 до 230 V / DC 24 V (не-опасный зона) |
| Опасный зона допуски | ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC |
| Product безопасность | CE, C-tick, EAC маркировка |
| Функциональный безопасность | Функциональный безопасность согласно до IEC 61508, применимый в безопасность-relevant применения в соответствии с IEC 61511 |
| Metrological допуски и сертификаты | Калибровка выполняется на аккредитованный калибровка объекты (согласно ISO/IEC 17025) Heartbeat Технология соответствует с требования для измерение прослеживаемость согласно до ISO 9001:2015 – Секция 7.1.5.2 (TÜV SÜD аттестация) |
| Морской допуски и сертификаты | LR допуск, DNV допуск, ABS допуск, BV допуск, CCS допуск |
| Давление допуски и сертификаты | PED, CRN |
| Материал сертификаты | 3.1 материал |
| Гигиенический допуски и сертификаты | 3-, EHEDG, cGMP |
Пар
| Принцип измерения | Кориолисовый |
| Product headline | Расходомер с minimized всего стоимость ownership, как удалённый исполнение с до 4 I/Os. Accurate измерение жидкости и газы для широкий диапазон стандартный применения. |
| Морской допуски и сертификаты | LR допуск, DNV допуск, ABS допуск, BV допуск |

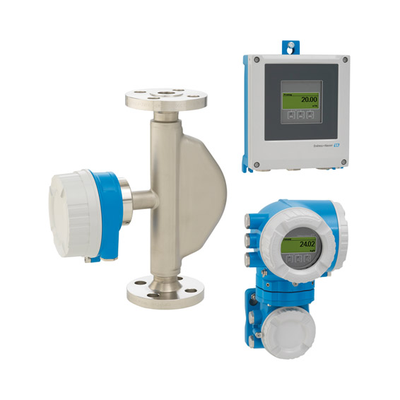

Promass E прочен и является экономичным решением для длительного использования при высокоточном измерении жидкостей и газов в различных стандартных применениях в разных отраслях. В сочетании с инновационным раздельным преобразователем Promass E 500 обеспечивает максимальную гибкость монтажа и наивысшую безопасность эксплуатации даже в сложных условиях. Технология Heartbeat Technology обеспечивает постоянное соответствие требованиям и безопасность процесса.
Преимущества
Экономичность: универсальный прибор; предпочтительная альтернатива традиционным объёмным расходомерам
Меньше точек измерения процесса: многопараметрическое измерение (расход, плотность, температура)
Экономия места при монтаже: не требуются прямые входные/выходные участки
Полный обзор информации о процессе и диагностике: различные настраиваемые комбинации входов/выходов и полевые шины
Снижение сложности и разнообразия: настраиваемые функции входов/выходов
Встроенная проверка: встроенная технология Heartbeat Technology
Области применения
Принцип измерения не зависит от физических свойств жидкости (например, вязкости и плотности).
Высокоточное измерение жидкостей и газов в стандартных применениях, с широкой областью применения.
Особенности прибора
Компактный датчик с двумя измерительными трубками
Температура среды: макс. +150 °C (+302 °F)
Рабочее давление: макс. 100 бар (1450 psi)
Раздельное исполнение с 4 входами/выходами
Дисплей с подсветкой, сенсорное управление и доступ по WLAN
Датчик и преобразователь соединены стандартным кабелем
Инструмент конфигурации модели E+H
