Datos técnicos
CompararTermómetro
| Principio de medición | detector de temperatura por resistencia |
| Característica / aplicación | EE. UU. estilo modular temperatura conjunto embridado conexión a proceso con extensión incl. vaina |
| Vaina / tubo de protección | bar stock (drilled) |
| Inserto / sonda | aislado mineralmente (MI), flexible PTFE-aislado, rígido |
| Diámetro exterior vaina / inserto | 3/4'' (19,05 mm) 17/16'' (26,99 mm) 22,23 mm ... 26,99 mm (0,88'' ... 1,06'') |
| Longitud máx. de inmersión bajo pedido | hasta 24" (609 mm) others bajo pedido |
| Material de la vaina | 316/316L others bajo pedido |
| opcional recubrimiento | disponible bajo pedido |
| Conexión a proceso | brida: ASME 1" 150 RF (B16.5) ASME 1" 300 RF (B16.5) ASME 1" 600 RF (B16.5) ASME 1" 900/1500 RF (B16.5) ASME 1.5" 150 RF (B16.5) ASME 1.5" 300 RF (B16.5) ASME 1.5" 600 RF (B16.5) ASME 1.5" 900/1500 RF (B16.5) ASME 2" 150 RF (B16.5) ASME 2" 300 RF (B16.5) ASME 2" 600 RF (B16.5) ASME 2" 900/1500 RF (B16.5) ASME 3" 150 RF (B16.5) ASME 3" 300 RF (B16.5) ASME 3" 600 RF (B16.5) ASME 3" 900/1500 RF (B16.5) |
| Forma de la punta | recto cónico |
| Rugosidad superficial Ra | 32 μen (0.80 μm) |
| Rango de temperatura de trabajo | PT100 WW: -200 °C … 600 °C (-328 °F … 1.112 °F) iTHERM StrongSens: -50 °C … 500 °C (-58 °F … 932 °F) PT100 TF: -50 °C … 200 °C (-58 °F … 392 °F) |
| Presión de proceso máx. (estática) | a 20 °C: 500 bar (7.252 psi) depends en configuración |
| Precisión | clase AA según IEC 60751 clase según IEC 60751 clase B según IEC 60751 |
| Tiempo de respuesta | según configuración |
| Transmisor de cabeza integrado | sí (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| Aprobaciones Ex | transmisor solo FM Es CSA Es FM/CSA Es |
| Certificación | SIL (transmisor solo) |

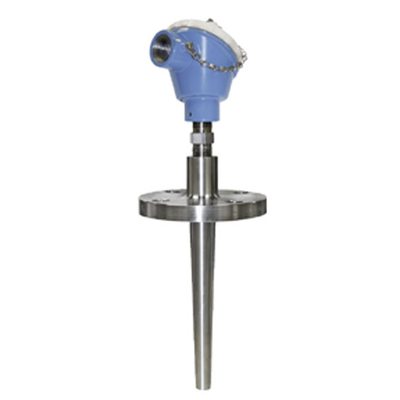

El termómetro altamente modular es adecuado para muchas aplicaciones en condiciones adversas, p. ej., centrales eléctricas, refinerías, industrias química o petroquímica. El termómetro robusto utiliza una vaina de protección de barra maciza con conexión por brida SS316 o INCONEL600 y, combinado con diferentes transmisores modulares, forma una unidad de medición completa para medición directa con alta precisión y fiabilidad.
Ventajas
Termómetro modular con cabezal de conexión estándar y profundidad de inserción definida por el usuario para un uso flexible
Solución integral de medición de temperatura. Transmisor de primera clase con sensor integrado para aplicaciones de proceso industrial exigentes. Instale y utilice directamente después de desembalar
Aislamiento eléctrico mejorado (2 kV) al instalarse en la mayoría de los equipos
Estructura modular sencilla: excelente relación calidad-precio. Pedido y repedido sencillos. La unidad completa con sensor y transmisor proporciona una solución completa del punto de medición
Estabilidad a largo plazo de todos los transmisores iTEMP® ≤ 0,05 %/año
Punta escalonada/cónica para un tiempo de respuesta corto
Selección sencilla del transmisor modular: salida analógica de 4...20 mA, HART®, PROFIBUS® PA o bus de campo FOUNDATION (FF™)
Ámbito de aplicación
TH14 es un termómetro de resistencia (RTD) instalado en una vaina de protección, con una estructura robusta adecuada para diversos procesos industriales, incluidos condiciones adversas. Contiene una sonda de medición con elemento de resistencia (RTD) aislado, un inserto con aislamiento mineral y una vaina de protección de barra maciza.
El sensor puede utilizarse para:
Industria química
Industria petroquímica
Centrales eléctricas
Refinerías
Plataformas marinas
