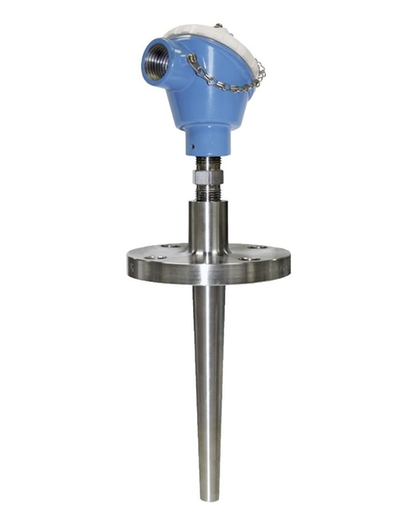

高度模块化温度计，适用于恶劣工况中的许多应用，例如：电厂、炼油厂、化工或石化行业。坚固耐用的温度计采用棒材热保护套管、SS316或INCONEL600法兰连接，与不同型号的模块化变送器配套使用，组成完整测量单元，可以直接测量，具有高测量精度和可靠性。
优势
带标准表头的模块化温度计和用户自定义插入深度，使用灵活
一站式温度测量解决方案。内置传感器的一流变送器，适用于苛刻工业过程应用。拆箱后直接安装使
安装在大多数设备上均能提升电气隔离性能(2 kV)
简单的模块化结构：性价比高。 订购和重新订购简单。含传感器和变送器的整体单元提供完整测量点解决方案
所有iTEMP®变送器的长期稳定性均≤ 0.05 % /年
缩径型/锥管型末端，响应时间短
模块化变送器选型简单：4...20 mA模拟量输出、HART®、PROFIBUS® PA或基金会现场总线(FF™)
应用领域
TH14是热电阻(RTD)温度计，安装在热保护套管中，结构坚固，适用于各种工业过程，包括恶劣工况。含带绝缘热电阻(RTD)部件的测量探头、铠装芯子和棒材热保护套管。
传感器可用于：
化工行业
石化行业
电厂
炼油厂
海上平台
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
来源:Endress+Hauser网站公开信息
技术参数
加入对比温度计
| 测量原理 | 热电阻温度探测器 |
| 特性 / 应用 | 美国样式模块化温度组件法兰式过程连接带加长含 保护套管 |
| 保护套管 | bar stock (drilled) |
| 芯子 / 探头 | 矿物绝缘 (MI), 柔性 PTFE-绝缘, 刚性 |
| 保护套管外径 / 芯子 | 3/4'' (19,05 mm) 17/16'' (26,99 mm) 22,23 mm ... 26,99 mm (0,88'' ... 1,06'') |
| 最大插入深度(按需) | 高达 24" (609 mm) others 按需 |
| 保护套管材质 | 316/316L others 按需 |
| 可选涂层 | 可选按需 |
| 过程连接 | 法兰: ASME 1" 150 RF (B16.5) ASME 1" 300 RF (B16.5) ASME 1" 600 RF (B16.5) ASME 1" 900/1500 RF (B16.5) ASME 1.5" 150 RF (B16.5) ASME 1.5" 300 RF (B16.5) ASME 1.5" 600 RF (B16.5) ASME 1.5" 900/1500 RF (B16.5) ASME 2" 150 RF (B16.5) ASME 2" 300 RF (B16.5) ASME 2" 600 RF (B16.5) ASME 2" 900/1500 RF (B16.5) ASME 3" 150 RF (B16.5) ASME 3" 300 RF (B16.5) ASME 3" 600 RF (B16.5) ASME 3" 900/1500 RF (B16.5) |
| 端部形状 | 直形锥形 |
| 表面粗糙度 Ra | 32 μ内 (0.80 μm) |
| 工作温度范围 | PT100 WW: -200 °C … 600 °C (-328 °F … 1.112 °F) iTHERM StrongSens: -50 °C … 500 °C (-58 °F … 932 °F) PT100 TF: -50 °C … 200 °C (-58 °F … 392 °F) |
| 最大过程压力(静压) | 在 20 °C: 500 bar (7.252 psi) depends 在配置 |
| 测量精度 | 等级 AA 符合 IEC 60751 等级符合 IEC 60751 等级 B 符合 IEC 60751 |
| 响应时间 | 取决于配置 |
| 一体化表头变送器 | 是 (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| 防爆认证 | 变送器仅 FM 是 CSA 是 FM/CSA 是 |
| 认证 | SIL (变送器仅) |
