技术参数
加入对比保护套管
| 测量原理 | Bar stock 保护套管 |
| 特性 / 应用 | 公制样式 DIN 43772 Form 4/4F 法兰式过程连接或焊接内带颈部 |
| 表头连接 | 外部螺纹: M24 x 1.5 1/2" NPT |
| 最大标准插入深度 | 250 mm (9,84") |
| 最大插入深度(按需) | 400 mm (15,75") |
| 过程连接 | 用于焊接带焊接插座 TA115 作为附件用于翻边带 following 法兰 sizes: DN25 PN40 B1 DN40 PN40 B1 DN50 PN40 B1 ASME 1" 150 RF ASME 1" 300 RF ASME 1 1/2" 150 RF |
| 保护套管 root 直径 | 18 mm (0,71") 24 mm (0,94") |
| 介质触点材料 | 1.4571 (316Ti) 2.4819 (合金 C276) 1.7335 (13CrMo4-5) Titan Duplex SAF2205 C22.8 1.5415 (16Mo3) 1.7380 (10CrMo 9 10) |
| 接液部分 finishing (Ra) | < 0.8 µm (31.50 µ内) < 1.6 µm (63.00 µ内) |
| 端部形状 | 锥形 |
| 温度范围 | -200...1.100 °C (-328...2.012 °F) |
| 最大过程压力(静压) | 400 bar (5802 psi) |
| 最大. 过程压力在 400 °C | 400 bar (5802 psi) |

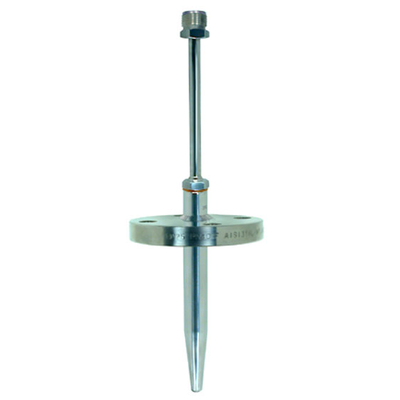

TW15 棒材保护套管,采用整体钻孔棒材制造的保护套管，主要用于工况苛刻的应用或一般用途
优势
-
套管延长径和插入深度以及套管的尺寸可根据过程要求选择
-
可选用多种尺寸、材料和过程连接
-
可按客户规格定制
-
过程连接采用焊接或法兰
应用领域
因为过程条件苛刻，所以保护套管的强度必须精确计算。着色渗透测试、超声波测试、氦泄漏测试、压力耐久性测试以及各种非破坏性材料测试，证明材料和工艺的质量。
